產品規格確認書

Approved   by 客戶簽名欄	客戶簽名
Project   Name&Item 產品名稱及編號	JWSH1606A
Working   Voltage 工作電壓	1.2V~1.7V
備注說明（請選擇）	LCD選擇       ■單排                     ■雙排                     □多排

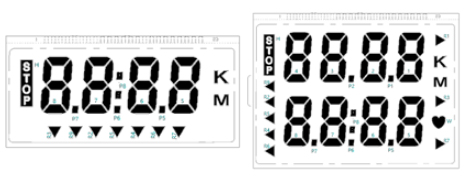

Picture 產品樣片
Version 版本	V1.0
Remark 備注	1、規格書僅供參考！以實際樣品功能為準！
	2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為Z新版本；
	3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任!
	4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！

一. Features ( 產品特性 )

★ 三個按鍵：[MODE], [SET], [RESET];

★ 搭配綁定功能選擇可組合多款產品;

★ BONDING選擇：功能順序選擇、輪徑選擇、公/英制選擇等;

★ 功能包括：時間，速度，距離，總距離，卡路里，次數，RPM，總次數等;

★ 適用：健身車/運動車/腳踏車/跑步機/踏步機/劃船器等多種健身儀表。

二、I/O Mapping ( 腳位映射 )

特別說明: 1.在上電讀取綁定值過程中，不能按壓按鍵，不能有信號輸入,否則會導致Bonding值讀取錯誤。

三、  Operation Function ( 功能說明 )

1.上電

上電LCD全顯1秒。全顯后進入正常顯示模式。

2.按鍵功能:

共有3個按鍵,分別為：MODE鍵、SET鍵、RESET鍵。

每個鍵具體功能如下:

MODE鍵:

每短按一次模式鍵，切換下一種模式。

長按會清楚總距離以及總次數除外的所有數據，LCD全顯示1秒,同時蜂鳴器長“BI”一聲，進入待機模式。

1100：(RPM)TIMEàCNTàCALàTC模式下MODE鍵長按全顯復位后，按住不放再次4秒后進入設置模式，短按MODE鍵，時間功能下每次加1:00，長按MODE鍵時間清零。不按4秒后跳轉到CNT模式，短按MDOE鍵每次加10.長按MDOE鍵CNT清零。不按4秒后再跳轉到CAL模式，短按MDOE鍵每次加10. 長按MDOE鍵CAL清零。不按4秒后進入正常模式。期間有信號來不退出設置模式，同時計數.

100：MODE按鍵為開始/停止功能。按一下開始，時間計時，信號進入有效；再按一下停止，時間停止計時，信號進入無效，不計數。

SET鍵:

當MODE鍵切換不在SCAN下對應模式時,按SET鍵可以增加設置值。持續按2秒后會快加（1秒變化5次）。

RESET鍵

當切換到設置對應模式時,按RESET鍵可以清零設置值（110除外）。

長按會清楚總距離以及總次數除外的所有數據，LCD全顯示1秒,同時蜂鳴器長“BI”一聲，進入待機模式。

3. 時間（TIMER）

測量從開始運動至運動停止時所用的時間，單項溢出后歸零。

當有信號進來后，開始計時。 在4秒內沒有速度信號輸入時，時間暫停。

設置運動時間，到預定時間時會有提示音提示。

設置范圍：0:00~99:00。設定值為+1分且秒被清零，若設置有值后再有運動信號進入,則時鐘開始倒計.當時鐘倒計到0時；若此時還有運動信號進入，則時鐘開始正計。

4. 速度（SPEED）

測量瞬時速度。測量范圍0.0 ~999.9KM/H或者MILE/H。

如果在4秒鐘內沒有運動信號輸入，速度顯示為0.0。

5.轉速（RPM）

測量瞬時轉速。測量范圍0 ~9999轉/分鐘。

如果在4秒鐘內沒有運動信號輸入，RPM顯示為0。

6. 距離/路程（DIST）

測量從開始運動至運動停止時所運動的距離，

測量范圍：0.00 ~999.9KM(ML)或者0.000 ~999.9KM(ML)（輪徑為170.6時），單項溢出后歸零；

無設置功能，距離可以通過輪周計算得到。

7. 總距離/路程（ODO）

測量從上電開始運動至運動停止時所運動的總距離，

測量范圍：0.0 ~999.9KM(ML)，單項溢出后歸零；

距離可以通過輪周計算得到。按復位鍵不清零，直到斷電后清零。

8.次數(CNT)

測量范圍：0-9999，單項溢出后歸零。1101: 測量范圍0~999

設置范圍： 0 - 9990. 設定值為每次+10。

9. 總次數（TC）

測量從開始運動至運動停止時所運動的總次數，

測量范圍：0 ~9999，單項溢出后歸零；

按復位鍵不清零，直到斷電后清零。

10. 卡路里/熱量（CAL）

測量從開始運動至運動停止時所消耗的熱量（即卡路里），

測量范圍：0.0~9999卡，單項溢出后歸零。

設置消耗的卡路里，若設置了卡路里值后再有運動信號進入系統，則卡路里值開始倒計，當卡路里值倒計到0時，若此時還有運動信號進入，則卡路里值開始正計。

設置范圍：0~9990卡 設置每次加10；

11. 睡眠

4分鐘內無運動信號及心率信號信號輸入，無按鍵按下，IC進入SLEEP模式。進入睡眠模式后LCD顯示關閉。

12. 喚醒

當有距離信號、模式切換信號、設置信號、復位信號輸入時，系統開始工作， 當次距離信號、擊鍵信號只作喚醒用，不作速度或模式切換用。

14. CAL計算方式

輪周大于等于100CM 每公里 15卡。

輪周小于100CM 每公里75卡。

次數表7步1卡/2卡。

備注：實際具體功能以實際樣品為準。

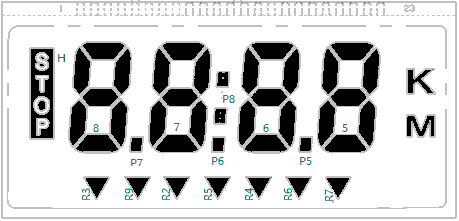

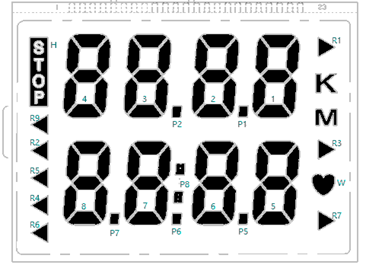

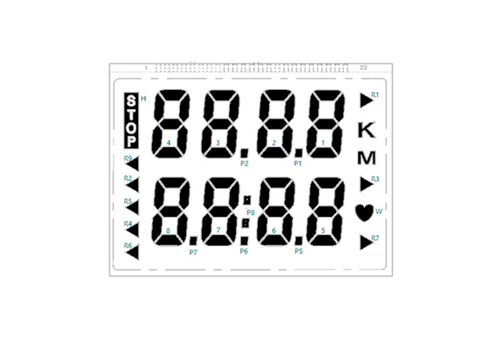

四、  LCD Photo (LCD顯示) 1/4Duty 1/3Bias 4.5V

SA:START，與STOP反顯，STOP亮時SA滅，STOP滅時SA亮

R3：為SCAN圖標

五、Application Circuit ( 應用線路圖 )

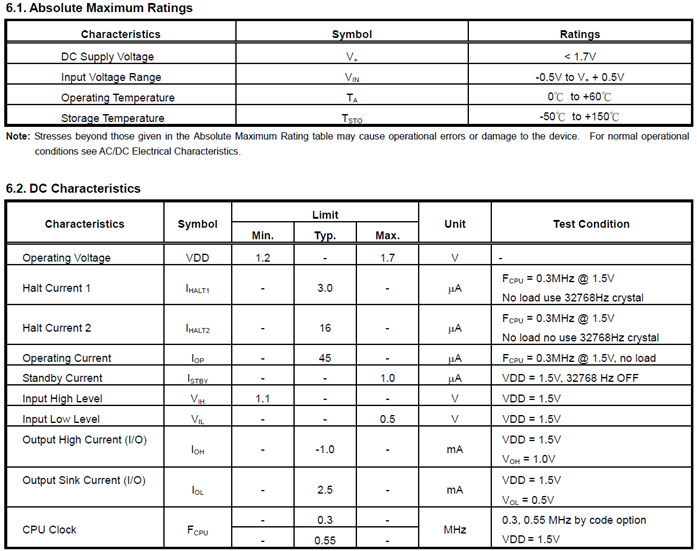

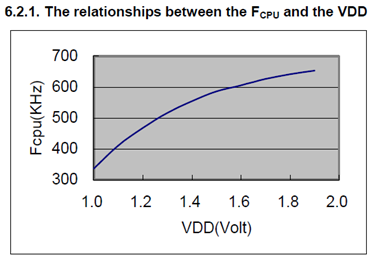

六. Electrical Specification(電氣特性)

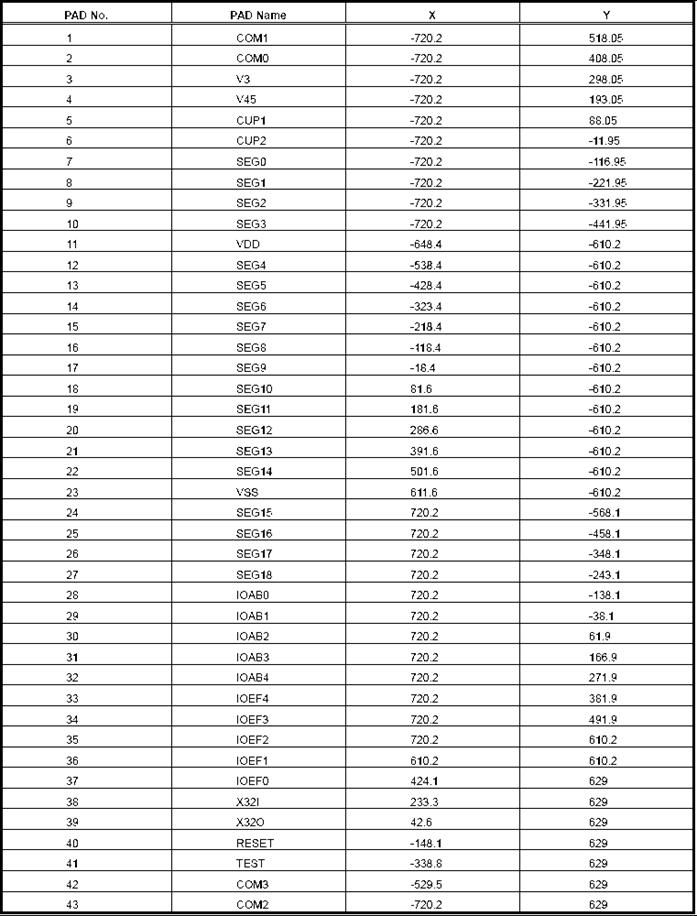

七. PAD Assignment ( 綁定腳位圖 )
