產品規格確認書

Approved   by 客戶簽名欄	客戶簽名
Project   Name&Item 產品名稱及編號	JWSH-C709A
Working   Voltage 工作電壓	6V~9V
備注說明（請選擇）	LCD選擇       ■單排                     ■雙排                        □多窗口
Picture 產品樣片
Version 版本	V1.0
Remark 備注	1、規格書僅供參考！以實際樣品功能為準！
	2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為Z新版本；
	3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任!
	4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！

一. Features ( 產品特性 )

★共可接六個按鍵[ENTER]，[MODE], [START/STOP], [UP], [DOWN], [RECOVERY]；

★可搭配有線、無線心率板測試心率；

★主要功能包括時間、速度/RPM切換顯示、距離、卡路里/瓦特切換顯示、心率、心率恢復、脂肪測試、H.R.C功能(55%、75%、85%)、倒計報警。

★自動檢測電機或電機驅動好壞。

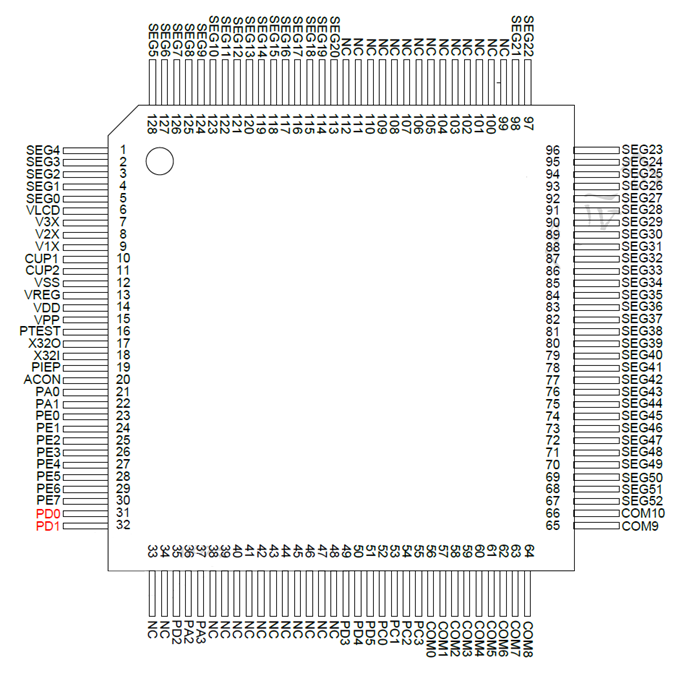

二、I/O Mapping ( 腳位映射 )

三、Operation Function ( 功能說明 )

(一)  按鍵功能

1、START/STOP key: 起動/停止磁控表

1.1 STOP時按此鍵，進入START狀態，馬達正轉至PROGRAM 設定值，且啟動Signal 偵測.

1.2 START時按此鍵，進入STOP狀態，馬達回到初始位置，且停止Signal 偵測

1.3 連續壓此鍵2 秒，則可執行RESET 功能，內部存儲器重置為default value。

2、ENTER/MODE KEY:

2.1 于STOP 時，壓ENTER 鍵進入設置狀態，其操作流程如下:

PROGRAM→TIME→DISTANCE→CAL→TARGET H.R

2.2 于STRAT 時，可壓此鍵無效

3、▲ UP KEY  // ▼ DOWN KEY:

3．1  于STOP 時，可壓此鍵依序往上、往下選擇PROGRAM

3．2  于START MODE 時，可壓此鍵依序往上、往下做LOAD LEVEL之調整，直到LEVEL 16 或者 LEVEL 1.

于TIME 設定狀態，可壓此鍵做加減一之設定. 其默認值為:0:00，

范圍 00:00~99:00 每次加減 1:00 分鐘

于DISTANCE 設定狀態，可壓此鍵做加減一之設定. 其默認值為:0.00 ，

范圍0.00~99.9 每次加減0.10 單位

于CALORIE 設定狀態，可壓此鍵做加減一之設定. 其默認值為:0.0 ，

范圍0.0~999 每次加減1.0 單位

可增加TARGET H，R(目標設定值)的設定值，其默認值為0

設定范圍 60~220 每次加減1單位

4、Recovery Key：

4.1 有心率時壓此鍵即進入PULSE RECOVERY 功 ,再壓此鍵退出RECOVERY，

(二)   功能說明

上電全線一秒并“滴”一聲，進入正常模式。

1.  TIME(時間):

1.1 Time 區分count up 及count down 計算，Time 無設定時采count up 計算，有設定時，并采count down 計時.

1.2 Time 采count up 計算時，計數范圍為0:00 ~ 99:59 溢位歸零重新計算.

1.3 Time 采count down 計算時，設定范圍為1:00~99:00 ，于MANUAL 每次增減一分鐘，當count down 到零時，alarm 8秒長鳴，并自動跳至STOPMODE 狀態，若重新壓START 時，則重新采count up.

2. SPEED(速度)/RPM(轉速):

2.1  速度 DISPLAY RANGE : 0.0 ~ 999  MPH/KPH.

RPM DISPLAY RANGE：0~999轉/分鐘.

2.2 無訊號輸入時，4 秒歸零.清零后D一個信號不作任何數據計算，只作喚醒作用。

2.3在STOP狀態下顯示SPEED，在START狀態下自動SCAN顯示SPEED/RPM(6秒自動切換顯示SPEED/RPM).

2.4按下ENTER鍵，可以切換SCAN SPEEDàSPEEDàRPMàSCAN SPEED

2.5在自動掃描SPEED和RPM時，功能符號會閃爍顯示。

3.  DISTANCE(距離):

3.1  Distance 區分count up 及count down 計算， Distance 無設定時采count up 計算，其設定時采count down 計算.

3.2  Distance 采count up 計算時，計數范圍為0.00~99.9 Km/Mile，溢位歸零重新計算.

3.3  Distance 采count down 計算時，設定范圍為1.00~99.9 Km/Mile ，當count down 到零時，alarm 8 秒長鳴，并自動跳至STOP MODE 狀態，(設定Distance 時，小數點下一位自動歸零)， 若重新壓START 時，則DISTANCE 歸零重新采count up 累加計時.

3.4 Distance count down Z小設定值為0.10 Km/Mile.

4.  CALORIES (卡路里):

4.1 Calories區分count up 及count down 計算， Distance 無設定時采count up 計算，其設定時采count down 計算

4.2 采count up 計算時，計數范圍為0.0~999，溢位歸零重新計算

4.3 采count down 計算時，設定范圍為1.0~999 ，當count down 到零時，alarm 8 秒長鳴，并自動跳至STOP MODE 狀態，(設定Distance 時，小數點下一位自動歸零)， 若重新壓START 時，則DISTANCE 歸零重新采count up 累加計時.

4.4 Calories 計算公式如下:

1. Dist輪周4303mm(1370)

CAL=Count*LEVEL*0.05 (LEVEL=1,2,3,4,5,6,7,8)

2. Dist輪周6000mm(1:1)

CAL=Count*LEVEL*0.07 (LEVEL=1,2,3,4,5,6,7,8)

3. Dist輪周811mm(1:7)

CAL=Count*LEVEL*0.009 (LEVEL=1,2,3,4,5,6,7,8)

4. Dist輪周2350mm(17K)

CAL=Count*LEVEL*0.027 (LEVEL=1,2,3,4,5,6,7,8)

5. WATT(功率) (LEVEL=1~16)

5.1 計算公式：WATT=(2.1+(LEVEL-1)*0.45)*V+5.8*LEVEL+12

5.2 在定WATT模式下可以設置WATT值,WATT初始值為200.(設置范圍：30.0~350)。在其他模式下顯示即時WATT值。

5.3 點陣圖形為原P1(MANUAL)。

5.4 在定WATT模式下，LEVEL值每15秒調整一次

WATT值小于90%設定值時，LEVEL值減一，

WATT值小于110%設定值時，LEVEL值加一，

WATT和設定值差小開10%時，LEVEL值不變。

WATT顯示可與CALORIES切換，

5.5  在P14模式時,STOP狀態下顯示W(wǎng)ATT以示區別,其他模式時STOP狀態下顯示CALORIES。

在START狀態下6秒自動掃描，按ENTER鍵可以切換

SCAN CALORIESàCALORIESàWATTàSCAN CALORIES

5.6 在自動掃描CALORIES和WATT時，功能符號會閃爍顯示。

6. Pulse 心率

通過手握心率感測器，測量人的每分鐘心跳次數。 當收到心跳信號後 1~2 秒鐘後會顯示你當前的心率。 測量過程中收到心跳信號時，心跳符號會閃爍。 無心率信號輸入時，心率為顯示 P。

7.Pulse Recovery(心跳回復值偵測):

有心率且STOP時，Recovery鍵進入, 其計算公式為

F=﹛6-﹝10*﹙P1-P2﹚/P1﹞*﹝10*﹙P1-P2﹚/P1﹞﹜

8. SLEEP MODE:

8.1. 當4分鐘未輸入SPEED 訊號，或壓任何鍵時，則進入SLEEP MODE。

8.2. 壓任何鍵或輸入SPEED 訊號，則回到正常開機狀態，且全顯兩秒所有數據清零。

9. POWERON MODE:

上電全顯兩秒在全顯過程中若有ENTER鍵按下，則顯示輪周和公英制一秒。

10..RESET MODE

若連續壓ENTER key兩秒以上，則可執行RESET功能，將所有功能回到開機狀態.

（三）、各個Program（24） 之PROFILE（24） :

0. PROGRAM 0 (MANUAL):

Level. 9à9à9à9à9à9à9à9à9à9

1. PROGRAM 1

Level.  9à12à15à12à9à12à15à12à9à12

2. PROGRAM 2

Level.  15à15à12à9à6à3à6à9à12à15

3. PROGRAM 3

Level.  3à6à9à12à12à12à12à9à6à3

4. PROGRAM 4

Level.  3à6à9à12à15à18à21à21à18à15

5. PROGRAM 5

Level. 6à6à9à9à12à12à15à15à18à18

6. PROGRAM 6

Level.  6à9à15à6à9à15à6à9à15à6

7. PROGRAM 7

Level. 9à12à9à12à9à12à9à12à9à12

8. PROGRAM 8

Level.  6à12à18à18à18à18à18à18à12à6

9. PROGRAM 9

Level.  6à9à6à12à6à15à6à12à9à6

10. PROGRAM 10

Level.  6à9à12à6à9à12à15à12à9à6

11. PROGRAM 11

Level.  6à9à9à6à12à15à12à6à9à6

12. PROGRAM 12

Level.  6à9à12à15à9à15à21à15à9à6

13. PROGRAM 13

Level.  6à9à12à12à6à9à15à15à9à6

14. PROGRAM 14

設置WATT值模式（該模式下可設置WATT值）

15. PROGRAM 15

體脂測試模式（該模式下可設置年齡等）

16. PROGRAM 16

55%H.R.C模式（該模式下可設置年齡等）

17. PROGRAM 17

75%H.R.C模式（該模式下可設置年齡等）

18. PROGRAM 18

85%H.R.C模式（該模式下可設置年齡等）

19. PROGRAM 19

Target H.R.C模式（該模式下可設置目標心率值）

20. PROGRAM 20

Level.  USER

21. PROGRAM 21

Level.  USER2

22. PROGRAM 22

Level.  USER3

23. PROGRAM 23

 Level.  USER4

1. FAT=f(Pulse)*Weight+f(Age)+f(Height)+3.5*f(Sex) ;

如果(FAT%>50.0%) 顯示為 fat%=50.0%

f(Pulse)= 3+(pusle-40)*0.0022

f(Age)= Age/10

f(Height)= 25 - 1.5*(Height-175) ;

f(Sex)=  | if(Sex=man)   { f(sex)=0 } ;

| if(Sex=woman) { f(sex)=3.5 }

FAT%=FAT/100

1. 性別 Man or Woman--------------------Man

2. 體重 10.0  <= Weight < 200.0 (kg)----70.0Kg

3. 身高 40.0 <= Height < 200.0 (cm)----175.0cm

4. 年齡 10 <= Age <=99------------------30

FAT模式下用戶設置的性別、體重、身高、年齡等信息掉電保存。

2.  BMR＝54.3＋(13.88×體重公斤)＋(4.16×身高公分)－(3.43×年齡歲數)－(112.4×性別因數，男性0，女性1)

3.  BMI=WEIGHT/(HEIGHT平方)

4.  55%H.R.C(PROGRAM 15)、75%H.R.C(PROGRAM 16)、85%H.R.C(PROGRAM 17)

計算公式：THR=(220 - AGE)*n%， n=55，75，85

在H.R.C模式下可以設置AGE，設置方式為：

PxàTIMEàDISTàCALàAGEàPx

如在設置AGE完成后，按START窗口顯示TIME。

THR初始值用FAT測試中的年齡（掉電保存）來初始化THR.再此時設置的年齡保存到FAT測試年齡中，HRC中設置的THR值掉電保存。

PULSE值小于94%THR時，LEVEL加一，

PULSE值大于106%THR時，LEVEL減一，

PULSE和設置值差小開6%LEVEL時，值不變。

當無心率是LEVEL值不變。

PULSE窗口，無心率時顯示THR，有心率時顯示PULSE

5.Target H.R.C(PROGRAM 18)

在這個功能下可以設置THR，設置方式如下：

按ENTER切換到THR。

PxàTIMEàDISTàCALàTHRàPx

如在設置THR完成后，按START窗口顯示的是TIME.

PULSE值小于94%THR時，LEVEL加一，

PULSE值大于106%THR時，LEVEL減一，

PULSE和設置值差小開6%LEVEL時，值不變。

當無心率時LEVEL值不變

在START時，初始LEVEL值為5，

在STOP時，LEVEL顯示心圖形。

（四）、MOTOR之自動保護功能:

1. 于正常運動狀態中，當LOAD LEVEL改變時，若連續5秒以上無CHECK到VR A/D時，則自動切斷馬達之Driver(停止輸出).

2.  連續check 5秒后，若連續LOAD LEVEL的改變馬達均無反應，輸出訊號均切斷.

3、電機偵測出錯后,LCD顯示”E2”，只有重新上電后各項功能才可恢復。

注：具體詳細功能以實際樣品為準。

20170629改版：

1、增加身高和體重的英制單位

身高設定范圍：4.00-6.05，進位為12進制。

設置方式：4.00à 4.01à 4.02…4.10 à4.11 à5.00

體重設定范圍：80.0-350.0LBS. 進位為個位。

設置方式：80.0 à80.5à 81.0à 81.5…349.0à349.5à350.0

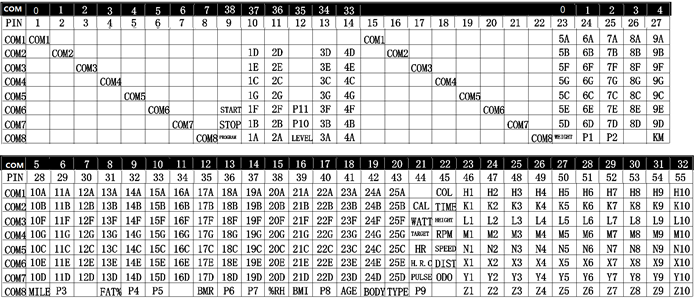

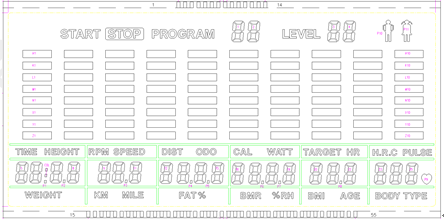

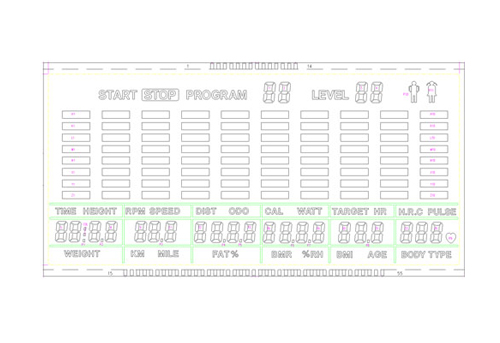

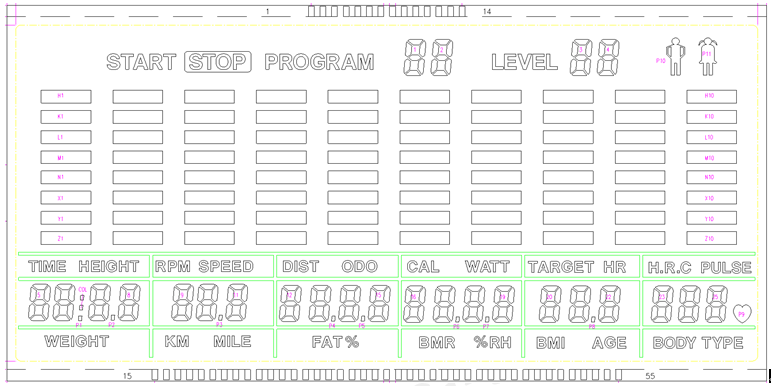

四、LCD Photo (LCD顯示) 1/8Duty、1/4bias、5.0V

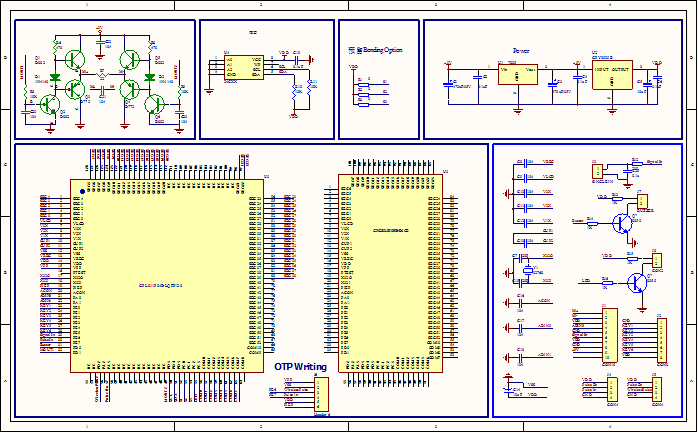

五、Application Circuit ( 應用線路圖 )

注﹕晶振宜選用高精度,位置需盡量靠近IC.

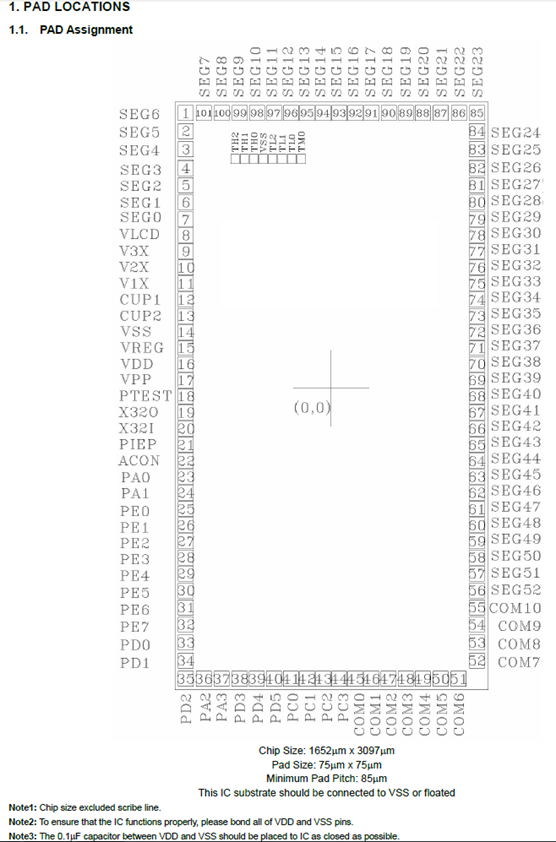

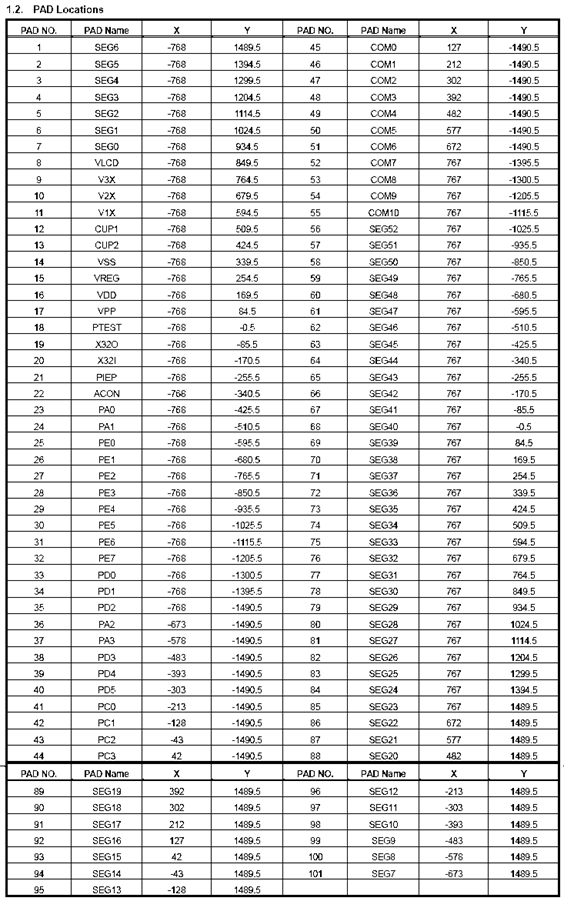

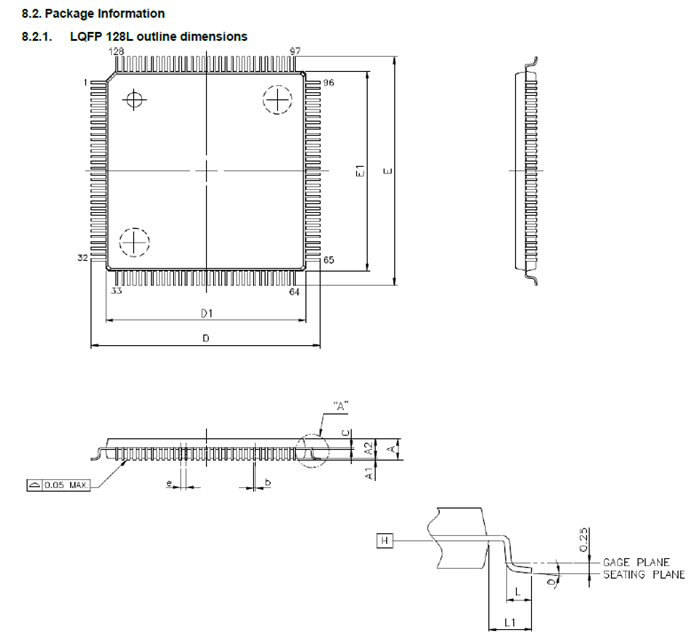

六. PAD Assignment ( 綁定腳位圖 )
