產品規格確認書

一、Features ( 產品特性 )

★經典單雙排表頭產品

★四個按鍵：[MODE ]、[SET]、[RECOVERY]、[RESET]；

★主要功能：時間、速度、次數、距離、心率（雙心率輸入）、卡路里、輪徑選擇、

卡路里計算公式選擇、公英制選擇、倒計.

★適用：踏步機、健身車、劃船器等多種健身儀表。

二、I/O Mapping ( 腳位映射 )

A.    計次類

默認選項：上電后默認為SCAN模式; 4分鐘自動關機; 喚醒不清零; 自動掃描心率;

注：上電時，請不要按按鍵。

B.    計速類

默認選項：上電后默認為SCAN模式; 4分鐘自動關機; 喚醒不清零; 自動掃描心率;

注：上電時，請不要按按鍵。

三、Operation Function ( 功能說明 )

(一) 按鍵

(二) 各模式功能:

1.       SCAN：功能掃描（每六秒掃描一個功能，被掃描到的功能符號閃動）；

2.       TIME：記錄運動時間（未設置時上數，當此功能被設置后執行倒數直至0后發出報警聲BiBi 每秒2次15次，并可繼續上數）；

3.       SP(SPEED)：顯示當時運動時的速度（此功能不可設置）；

4.       CNT(COUNT)：記錄運動時偵測到的感應數（未設置時上數，當此功能被設置后執行倒數直至0后發出警報聲BiBi每秒2次15次，并可繼續上數）；

5.       T.C：在不斷電情況下累計所有運動時的CNT值；（此功能不可設置）；

6.       DIST：累計當時運動時所行進的路程；（未設置時上數，當此功能被設置后執行倒數直至0后發出警報聲BiBi每秒2次15次，并可繼續上數）；

7.       ODO：在不斷電情況下累計所有運動時行進的DIST值；（此功能不可設置）；

8.       RPM：顯示當時運動時偵測到的運動幅度（此功能不可設置）；

9.       CAL：記錄運動時所消耗的熱量值（未設置時上數，當此功能被設置后執行倒數直至0后發出警報聲BiBi每秒2次15次，并可繼續上數）；

10.    PULSE：顯示偵測到的心跳脈率（未設置時顯示當時及時值；設置后當偵測到的數值高于設置值+5以上時該數值閃動并發出報警聲BiBiBiBi,直至該數值進入設置值+5范圍內即正常顯示);

NOTE：兩塊心率板同時接時，任一板有心率輸入都會有心率數據顯示，若同時有心率輸入時，先有心率的那塊板優先顯示數據。

11.    STOP：此符號在沒有感應信號送入時顯示，送入感應信號后即消失；

12.    K：此符號為公里符號；在設置為公里時 SPEED、DIST、ODO此三項功能都需顯示此符號；

13.    M：此符號為英里符號；在設置為英里時 SPEED、DIST、ODO此三項功能都需顯示此符號；

14.    無任何動作，4分鐘后關機并關閉LCD顯示。

功能計算公式:

Speed（公制）：輪徑*3.1416*2.54*3600/100000=速度KM/H(60RPM時）

Speed（英制）：輪徑*3.1416*2.54*3600/100000/1.6=速度ML/H(60RPM時）

DIST: 速度*時間=距離KM(ML)

CAL: （SPEED)速度*CAL參數/60=卡路里（每秒消耗值）

CAL：（COUNT) COUNT*CAL參數=卡路里（每次消耗值）

每秒鐘給入的信號不能超過15個，脈寬必須大于5ms。

功能值范圍:

功能流程:

SPEED默認顯示順序:

通電開機全顯示+蜂鳴聲2秒,進入SCAN模式,每6秒按照

單排：TIMEàSPàDISTàODOàCALàPULSE切換模式.

雙排：TIMEàDISTàCALàODOàPULSE切換模式

COUNT默認顯示順序:

通電開機全顯示+蜂鳴聲2秒,進入SCAN模式,每6秒按照

單排：TIMEàCNTàT.CàRPMàCALàPULSE切換模式.

雙排：TIMEàT.CàCALàRPMàPULSE切換模式.

在SCAN任一模式下按MODE鍵即可退出SCAN狀態，并進入當時的顯示功能圖面。退出SCAN模式后即可用SET和RESET鍵對TIME、DIST、CAL、PULSE和COUNT進行設置。

心跳恢復功能:

在有心跳信號進入的情況,按RECOVERY進入心跳恢復.啟動心跳恢復后進入60秒倒計時,但倒數之零后顯示結果,在心跳恢復過程中如果6秒鐘無信號進入,則顯示E-6.

心跳恢復顯示對照表

備注:實際具體功能以實際樣品為準.

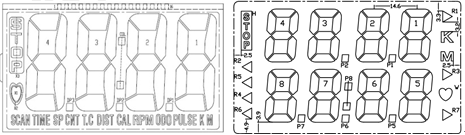

四、  LCD Photo (LCD顯示) 1/4Duty、1/3bias、3.0V

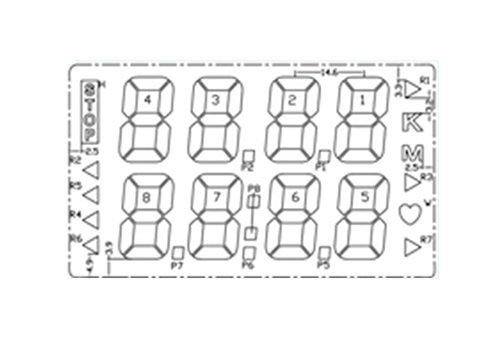

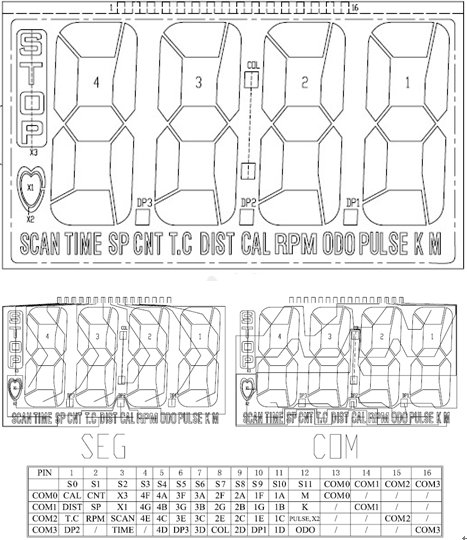

單排LCD：

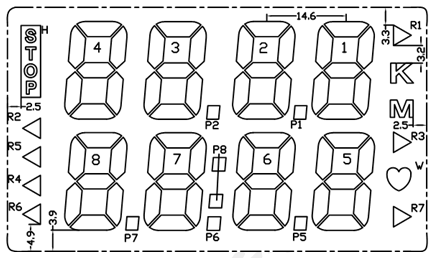

雙排LCD：

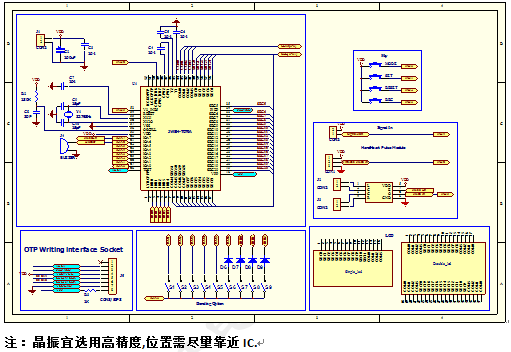

五、Application Circuit ( 應用線路圖 )

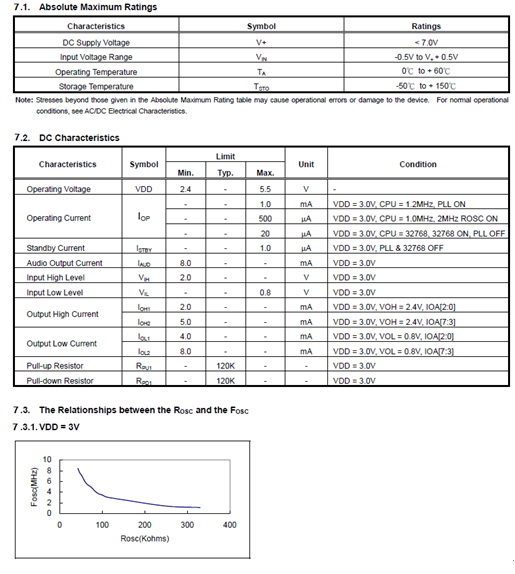

六. Electrical Specification(電氣特性)
