產品規格確認書
| Approved by 客戶簽名欄 | 客戶簽名 |
| Project Name&Item 產品名稱及編號 | JW_RX-USB |
| Working Voltage 工作電壓 | 2.4V~5.5V |
Enable “H” or “L” 備注說明（請選擇） | □“H”高電平 □“L”低電平 ■無 |
Picture 產品樣片 |
|
| Version 版本 | V1.1 |
| Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ |
| 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為Z新版本； | |
| 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! | |
| 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
一、Features ( 產品特性 )

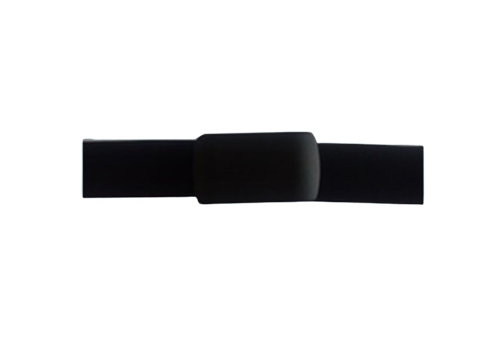

本產品是一款2.4G無線心率接收器，其無線有效接收距離范圍大約0-3米，同時搭配2.4G發射胸帶使用，有很好的抗干擾性能，可適用搭配使用于保健產品及運動器材等。
★ 偵測距離遠
★ 實時輸出檢測到信號，輸出波形準確(15ms)
★ 偵測心跳范圍30~240 RPM
★ 不受聲音干擾，抗干擾能力強

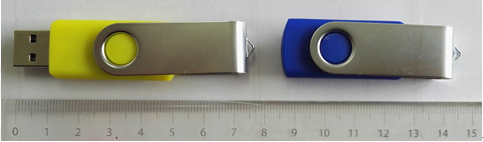

二、實物圖
三、Electrical Specification(電氣特性)
極限工作條件
項目 | 范圍 | 單位 |
工作電壓 | 5.5 | V |
工作溫度 | 0~70 | ℃ |
存儲溫度 | -50~125 | ℃ |
推薦工作條件
項目 | 范圍 | 單位 |
工作電壓 | 2.4~5.0V | V |
工作溫度 | 0~70 | ℃ |
存儲溫度 | -40~125 | ℃ |
DC Characteristics
Parameter | Symbol | Min. | Tpy. | Max. | Unit | Conditions |
Operating Voltage | Vdd | 2.4 | 5.0 | V | ||
Operating Current | Iop | 10 | 15 | mA | VDD=3.0V | |
Satand-by Current | Istd | 3 | uA | VDD=3.0V | ||
Output Driving Current | IoH | 300 | uA | VDD=3.0V | ||
Output Sink Current | IoL | 1.0 | mA | VDD=3.0V |
四、產品接口說明

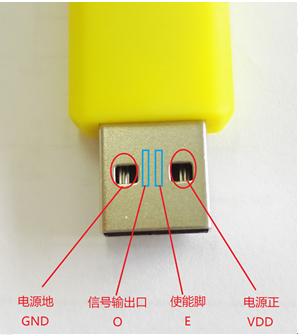

該產品為USB接口，其接口電源部分和U盤接口定義相同，中間兩根數據線分別為使能E和輸出口O。
接口說明如圖
符號 | 參 數 描 述 | 備 注 |
VDD | 電源正 | 2.4V ~ 5.0V |
E | 使能口 | 高電平有效 |
O | 心率信號輸出 | 約15ms脈沖信號 |
GND | 電源地 | - |
五、產品絲印定制說明

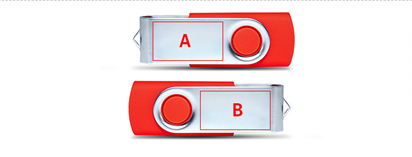

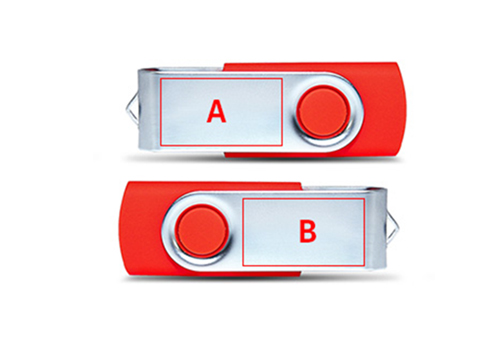

★ 定制區域：A/B (正反面)

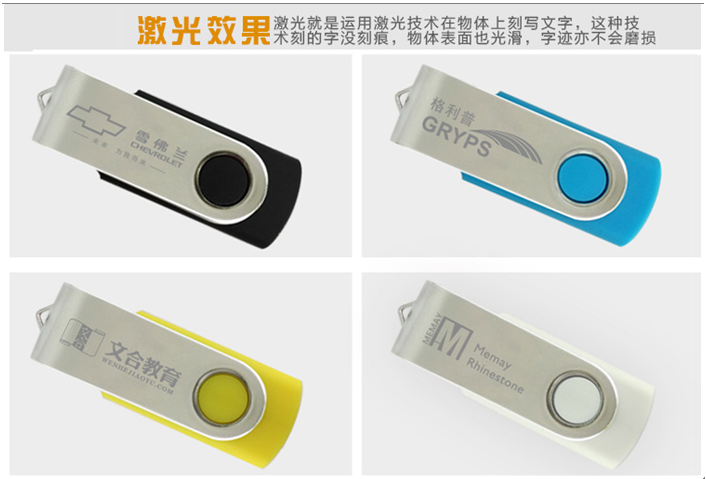

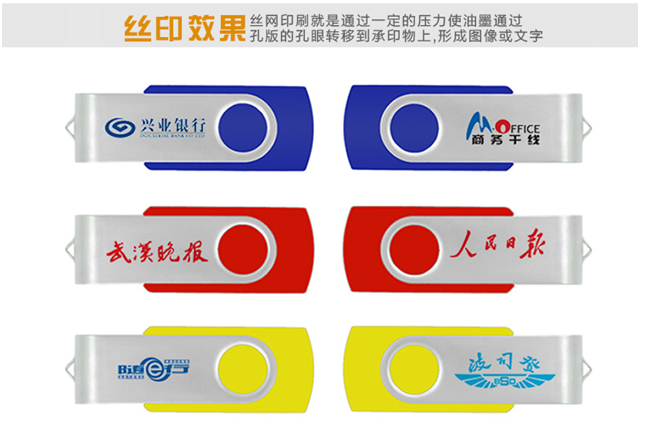

★ 定制工藝：激光和絲印
★ 定制要求：客戶提供LOGO的AI/CDR文件，由我們設計好后出效果圖提供客戶確認！
、
