產品規格確認書
| Approved by 客戶簽名欄 | 客戶簽名 |
| Project Name&Item 產品名稱及編號 | 耳夾心率模組 SH602-M1 |
| Working Voltage 工作電壓 | 2.4V—5.5V |
Remark 備注說明(請選擇) | ■ROHS版 |
| Enable“H”or“L”備注說明（請選擇） | “E”信號選擇 ■“H”高電平 ■“L”低電平 □無 |

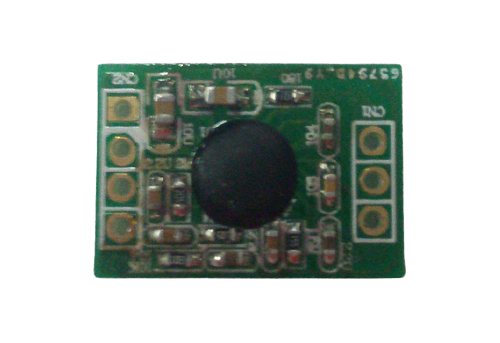

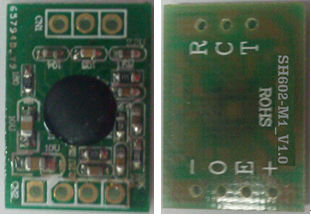

Picture 產品樣片 |
|
| Version 版本 | V1.0 |
注：僅供參考！以實際樣品功能為準！
注：可以根據客戶要求對本產品模組改版及重新設計，本公司將以合理的價格，極高的性價比為客戶朋友提供成品模組，新技術帶給您產品新的品質和新的競爭力。詳情請具體來電垂詢!
一、Features ( 產品特性 )
本產品是一款通過紅外感應原理來偵測心率的心率接收模塊，有很好的抗干擾性能，搭配市場上多數耳夾線，可適用搭配使用于保健產品及運動器材等。
★ 實時輸出檢測到心率，輸出波形準確
★ 偵測心跳范圍30~240 RPM
★ 抗干擾能力強
二、Electrical Specification(電氣特性)
極限工作條件
項目 | 范圍 | 單位 |
工作電壓 | 6.0 | V |
工作溫度 | -40~85 | ℃ |
存儲溫度 | -50~125 | ℃ |
焊接溫度（5秒） | 300 | ℃ |
推薦工作條件
項目 | 范圍 | 單位 |
工作電壓 | 2.4~5.5V | V |
工作溫度 | -40~85 | ℃ |
存儲溫度 | -40~125 | ℃ |
DC Characteristics（Ta=25℃，VDD=2.4~5.5V，VSS=0V）
參數 | 符號 | Z小 | 典型 | Z大 | 單位 | 條件 |
工作電壓 | VDD | 2.4 | 5.5 | V | ||
睡眠電流 | Istd | 3 | uA | 2.4V≤VDD≤5.5V | ||
輸出電流，高 | IoH | -5 | mA | 2.4V≤VDD≤5.5V | ||
輸出電流，低 | IoL | 10 | mA | 2.4V≤VDD≤5.5V |
三、產品接線說明
符號 | 參 數 描 述 | 備 注 |
+ | 電源正 | 2.4V ~ 5.5V |
E | 使能E | 接高電平有效 |
O | 心率信號輸出 | 脈沖信號 |
? | 電源地 | - |
符號 | 參 數 描 述 | 備 注 |
R | 接收口 | 接耳夾接收端 |
C | 公共端 | 接耳夾公共端 |
T | 發射口 | 接耳夾發射端 |

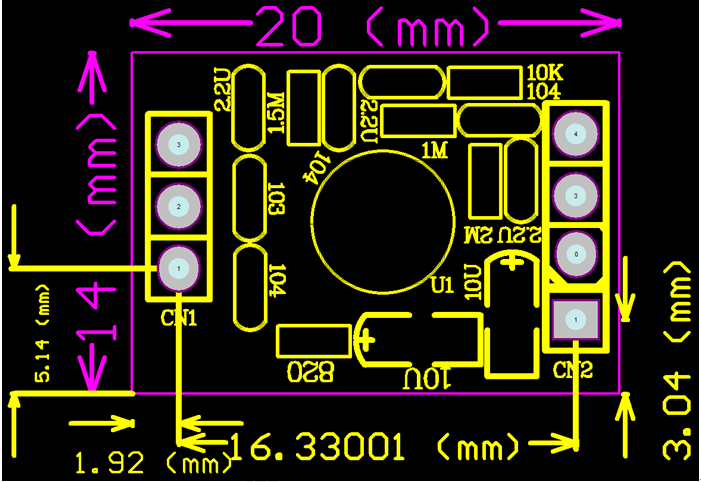

四、尺寸圖
