產品規格確認書

一、Features ( 產品特性 )

★ 四個按鍵: [ MODE ]. [ SET ]. [ RESET ]. [ RECOVERY ]

★ Bonding選擇多種LCD: 單排﹐雙排

★ Bonding組合搭配選擇不同數據；主要功能包括：時間、速度、次數、距離、心率、卡路里、輪徑選擇、卡路里計算公式選擇、公英制選擇、倒計.

★ 適用：踏步機、健身車、劃船器等多種健身儀表；主要分為計數類和計速類產品。

二、I/O Mapping ( 腳位映射 )

A.   計次類

默認選項：上電后默認為SCAN模式; 4分鐘自動關機; 喚醒不清零; 自動掃描心率;

B.   計速類

默認選項：上電后默認為SCAN模式; 4分鐘自動關機; 喚醒不清零; 自動掃描心率;

三、Operation Function ( 功能說明 )

按鍵功能

各模式功能:

1.SCAN：

功能掃描（每六秒掃描一個功能，被掃描到的功能符號閃動）；

2.TIME：

記錄運動時間（未設置時上數，當此功能被設置后執行倒數直至0后發出報警聲BiBi 每秒2次15次，并可繼續上數）；

3.SP(SPEED)：

顯示當時運動時的速度（此功能不可設置）；

4.CNT(COUNT)：

記錄運動時偵測到的感應數（未設置時上數，當此功能被設置后執行倒數直至0后發出警報聲BiBi每秒2次15次，并可繼續上數）；

5.T.C：

在不斷電情況下累計所有運動時的CNT值；（此功能不可設置）；

6.DIST：

累計當時運動時所行進的路程；（未設置時上數，當此功能被設置后執行倒數直至0后發出警報聲BiBi每秒2次15次，并可繼續上數）；

7.ODO：

在不斷電情況下累計所有運動時行進的DIST值；（此功能不可設置）；

8.RPM：

顯示當時運動時偵測到的運動幅度（此功能不可設置）；

9.CAL：

記錄運動時所消耗的熱量值（未設置時上數，當此功能被設置后執行倒數直至0后發出警報聲BiBi每秒2次15次，并可繼續上數）；

10.PULSE：

顯示偵測到的心跳脈率（未設置時顯示當時及時值；設置后當偵測到的數值高于設置值+5以上時該數值閃動并發出報警聲BiBiBiBi,直至該數值進入設置值+5范圍內即正常顯示);

11.STOP：

此符號在沒有感應信號送入時顯示，送入感應信號后即消失；

12.K：此符號為公里符號；在設置為公里時 SPEED、DIST、ODO此三項功能都需顯示此符號；

13.M：此符號為英里符號；在設置為英里時 SPEED、DIST、ODO此三項功能都需顯示此符號；

功能流程:

SPEED默認顯示順序:

通電開機全顯示+蜂鳴聲2秒,進入SCAN模式,每6秒按照

單排：TIME—SP—DIST—ODO—CAL—PULSE切換模式.

雙排：TIME—DIST—CAL—ODO—PULSE切換模式SP為上排顯示

S7=1時顯示順序：

單排：SP—DIST—TIME—ODO—CAL—PULSE切換模式.

雙排：DIST—TIME—CAL—ODO—PULSE切換模式SP為上排顯示

COUNT默認顯示順序:

通電開機全顯示+蜂鳴聲2秒,進入SCAN模式,每6秒在按照

單排：TIME—CNT—T.C—RPM—CAL—PULSE切換模式.

雙排：TIME—T.C—CAL—RPM—PULSE切換模式. —CNT為上排顯示

S11=1時顯示順序：

單排：CNT—T.C—TIME—RPM—CAL—PULSE切換模式.

雙排：T.C—TIME—CAL—RPM—PULSE切換模式. —CNT為上排顯示

在SCAN任一模式下按MODE鍵即可退出SCAN狀態，并進入當時的顯示功能圖面。退出SCAN模式后即可用SET和RESET鍵對TIME、DIST、CAL、PULSE和COUNT進行設置。

14.心跳恢復功能:

在有心跳信號進入的情況,按RECOVERY進入心跳恢復.啟動心跳恢復后進入60秒倒計時,但倒數之零后顯示結果,在心跳恢復過程中如果6秒鐘無信號進入,則顯示E-6.

心跳恢復顯示對照表

功能計算公式:

Speed（公制）：輪徑*3.1416*2.54*3600/100000=速度KM/H(60RPM時）

Speed（英制）：輪徑*3.1416*2.54*3600/100000/1.6=速度ML/H(60RPM時）

DIST: 速度*時間=距離KM(ML)

CAL: （SPEED)速度*CAL參數/60=卡路里（每秒消耗值）

CAL：（COUNT) COUNT*CAL參數=卡路里（每次消耗值）

每秒鐘給入的信號不能超過15個，脈寬必須大于5ms。

備注:實際具體功能以實際樣品為準.

功能值范圍:

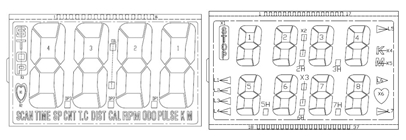

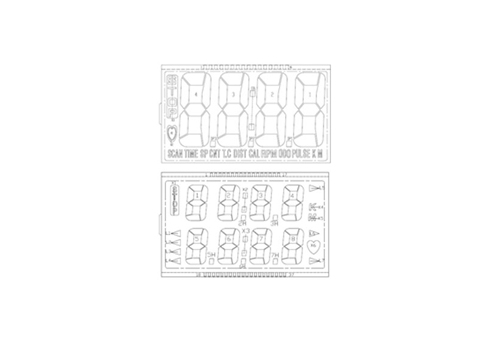

四、  LCD Photo (LCD顯示)

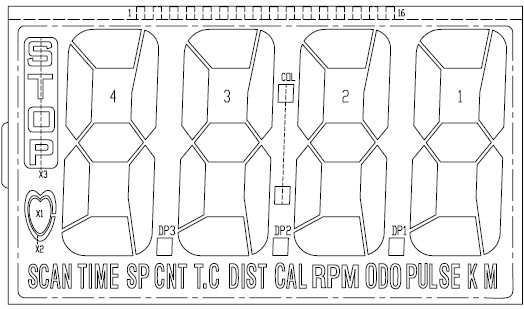

單排顯示

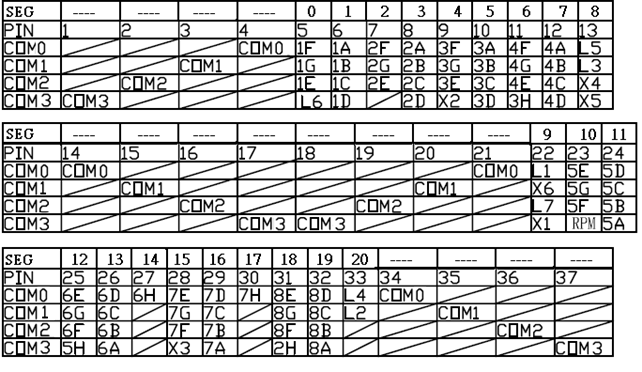

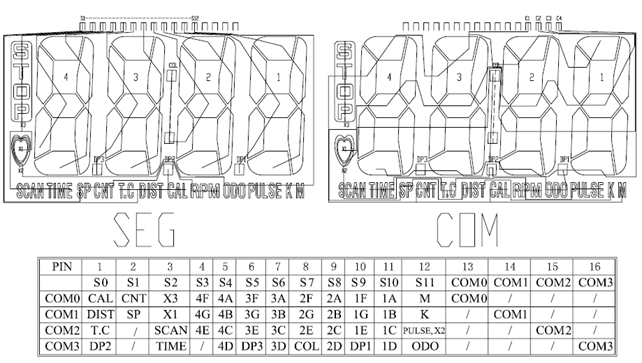

LCD真值表

注：“RPM”“ODO”圖標共享真值表。

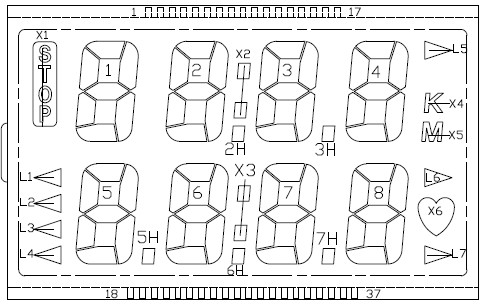

雙排顯示

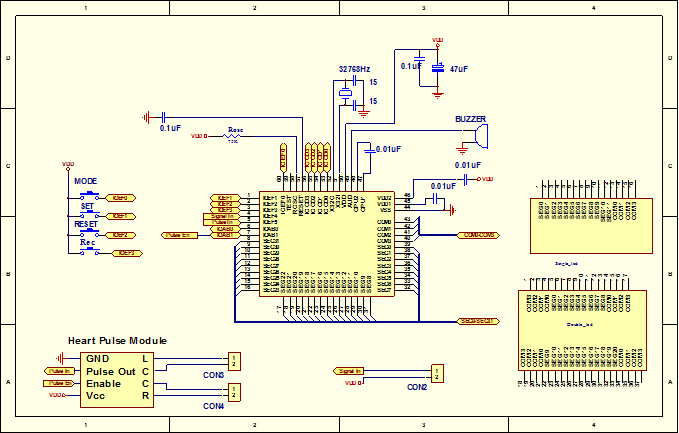

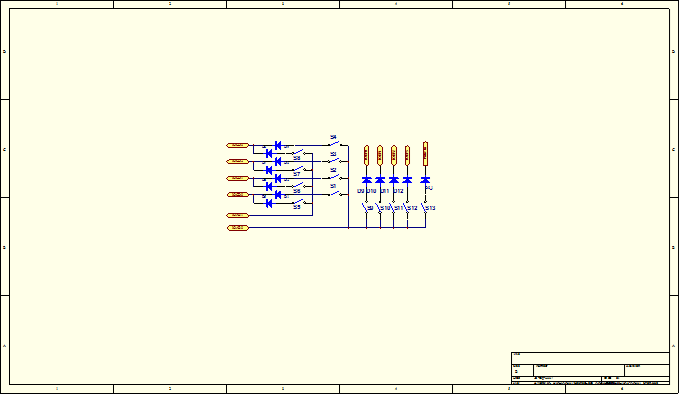

五、Application Circuit ( 應用線路圖 )

注﹕晶振宜選用高精度,位置需盡量靠近IC.

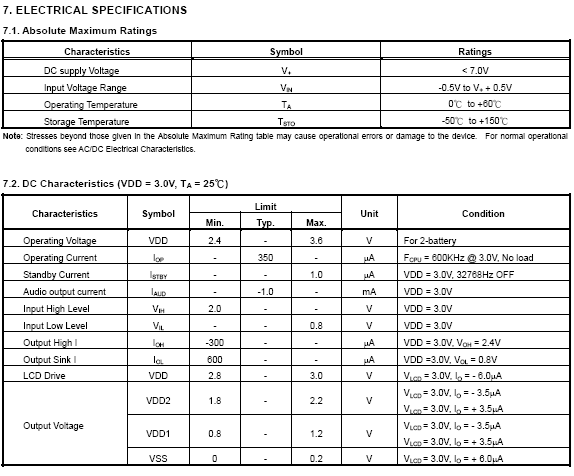

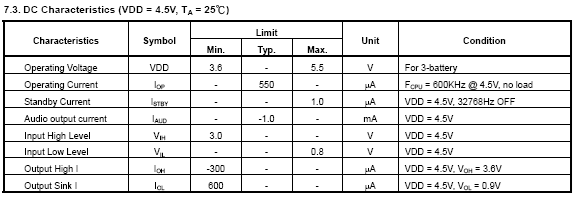

六. Electrical Specification(電氣特性)

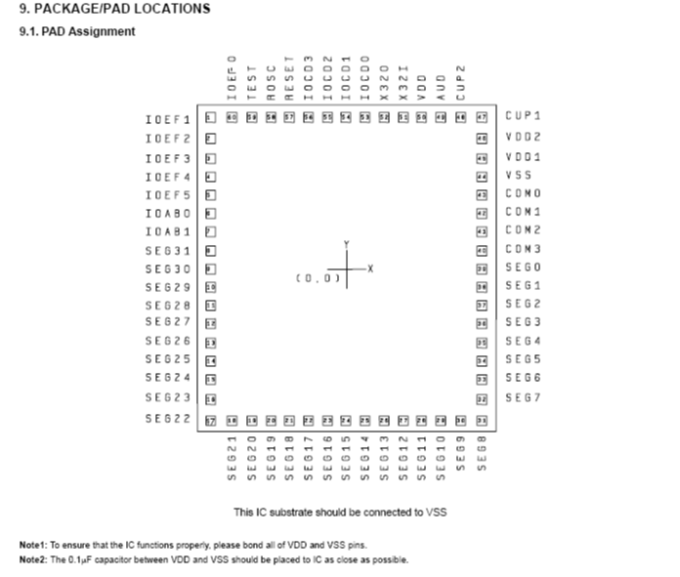

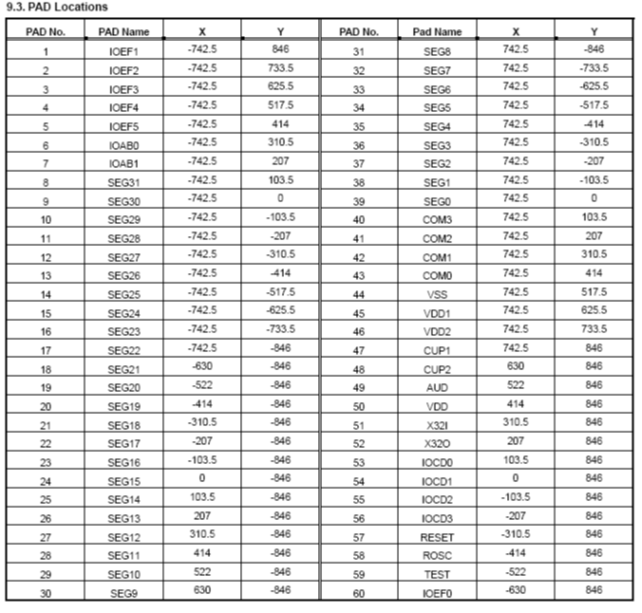

七. PAD Assignment ( 綁定腳位圖 )
