產品規格確認書

一、Features ( 產品特性 )

★ 四個按鍵: [ MODE ]. [ SET ]. [ RESET ]. [ RECOVERY ]

★ Bonding選擇多種LCD: 單排﹐雙排

★ Bonding組合搭配選擇不同數據；主要功能包括：時間、速度、次數、距離、心率、卡路里、輪徑選擇、卡路里計算公式選擇、公英制選擇、倒計.

★ 適用：踏步機、健身車、劃船器等多種健身儀表；主要分為計數類和計速類產品。

二、Operation Function ( 功能說明 )

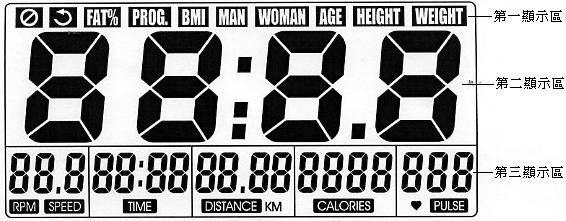

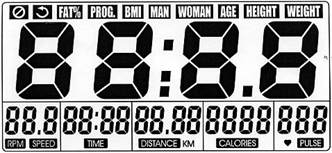

上圖為L(zhǎng)CD版面全部顯示圖.如下說明:

其中: 1. 第y顯示區為各個基本設置項目的顯示區域,從左到右分別為: Stop標志, Scan標志,Bodyfat測試標志, 計劃項目(此標志在系統中沒有用到), BMI測試標志,男性設置標志,女性設置標志, 年齡設置標志, 身高設置標志, 體重設置標志.

2. 第二顯示區為各個設置,測試項目的相識區域, 具體顯示見下面說明.

3. 第三顯示區為各個運動項目的顯示區域,包括SPEED,TIME,DISTANCE,CALORIES,

PULSE.

1.上電(全部顯示,之后進入設置模式)

裝上電池后, 蜂鳴器長“BI”一聲, 同時LCD全顯示2S.

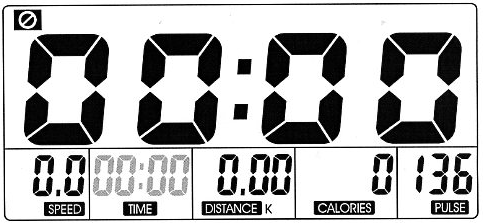

各窗口初始顯示如下:

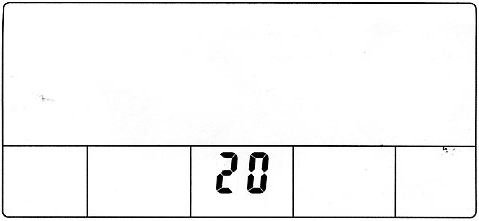

全顯示之后顯示輪徑（20）2S, 如下:

顯示輪徑之后進入設置功能.

按SET鍵對所選項目進行切換或者設置.選定當前項目,但是還沒有確認的話,所項目或者設置值以1Hz頻率進行閃爍.直到按MODE鍵進行確認為止.若沒有確認,將一直保持當前模式進行等  待,等待過程中,如果有感應信號進入,那么系統直接進入功能測試模式,各設置項目按照默認處理.

按MODE鍵確認當前選項.并且進入下一個設置項目.

設置項目具體參數如下表所示: (其中設置步長中圓括號里邊為長按鍵設置步長)

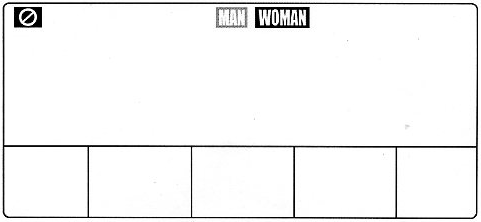

如下顯示為性別選擇:

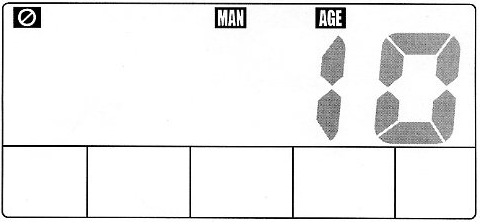

如下顯示為年齡設置,按SET鍵進行設置:

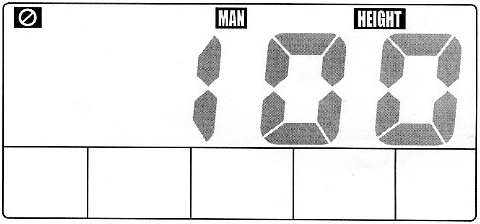

如下顯示為身高設置,按SET鍵進行設置:

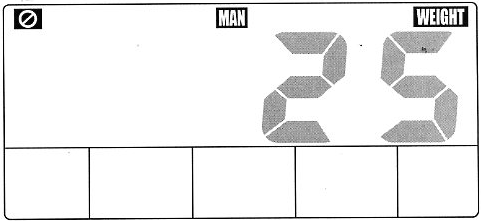

如下顯示為體重設置,按SET鍵進行設置:

如下顯示為測試時間設置,按SET鍵進行設置：

如下顯示為測試距離設置,按SET鍵進行設置：

如下顯示為測試卡路里設置,按SET鍵進行設置：

如下顯示為心率設置,按SET鍵進行設置：

如果沒有感應信號進入的話, 系統一直處于設置狀態,按MODE鍵進行設置項目的切換,切換到某一個測試項目對應的測試初始值開始以1Hz的頻率進行閃爍.當有感應信號輸入的話,系統開始各項目的測試.對應的顯示項目停止閃爍,進入SCAN模式,開始各個項目的輪換掃描,每6S自動切換到下一個測試項目,切換到當前的測試項目的對應ICON開始閃爍,按MODE鍵退出SCAN模式,進入到手動模式.

2. 心率恢復功能:

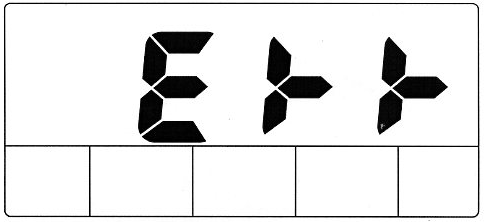

a. 有Recovery按鍵觸發的話,同時沒有心率的輸入,系統顯示ERROR,如下:

2s后自動退出到之前的模式, 手按Recovery按鍵也退出ERROR模式.

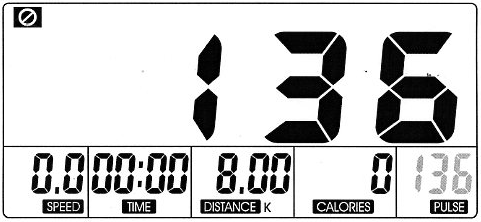

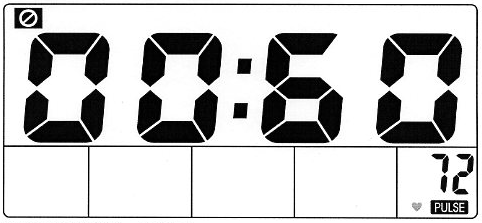

b. 有Recovery按鍵觸發,同時有心率信號的輸入,這時系統顯示如下:

倒計60S后長鳴一聲,進入心率恢復測試結果的顯示,如下:

按任何key退出當前心率恢復顯示模式.

3. Bodyfat功能:

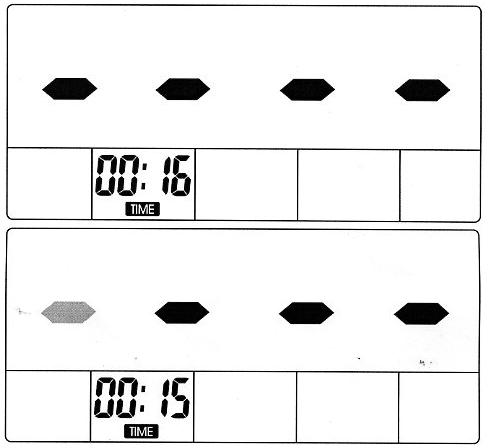

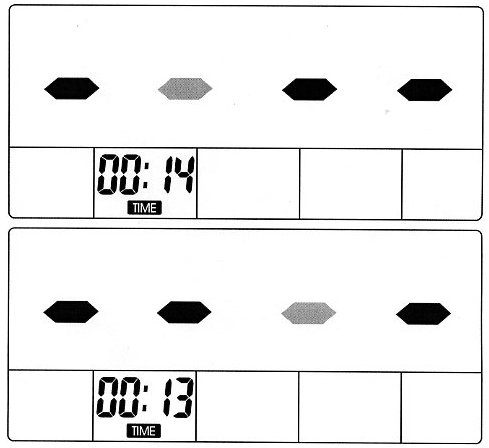

a. 有Bodyfat按鍵觸發, 沒有心率信號的輸入.系統顯示如下:

如果倒計5S后,仍然沒有心率信號的輸入, 顯示ERROR ,如下:

b. 如果倒計過程中,或者開始到計的時候檢查到有心率信號的輸入,那么會一直倒計到0,

然后系統會長鳴一聲,顯示Badyfat測試結果.這時按MODE鍵可以切換到BMI模式查

看BMI的測試結果.這時按Bodyfat鍵退出Bodyfat顯示模式.

4、 溫度功能:

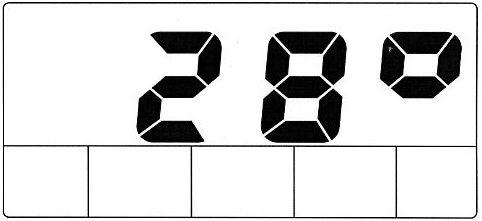

4分鐘后進入溫度測試功能.如下顯示:

當系統處于設置模式的時候,不管感應信號什么時候進來,系統馬上從設置模式進入到測試模式,同時這時心率信號有效.否則在上電之后必須先有感應信號,否則心率信號不會有效的.

各功能的計算公式：

輪徑=SPD*100000/3600/3.1416/2.54

DIST(距離)=SPD*TIME(運動時間)

SPD時CAL(卡路里)=K參數*SPD*TIME  （TIME=測試時間/60秒）（K=1.51）

COUNT時CAL（卡路里）=COUNT*K參數  （K=1.51）

BMI(身體質量指數)=WT(體重)kg/[HI(身高)cm*HI]*10000

B.F.%(脂肪百分比)=(1.2*BMI)+(0.23*AGE)-(10.8*SEX)-(5.4*V)

SEX: 男=1 ， 女=0.5

V=2-[(實測心跳值-50)*0.05]

實測心跳值=B.F.%功能啟動后時間倒數至0時所偵測到的心跳值平均值

IWT(理想體重)=22*HI*HI/10000

男BMR(基礎代謝率)=66+(13.7*WT)+(5*HI)-(6.8*AGE)

女BMR(基礎代謝率)=655+(9.6*WT)+(1.7*HI)-(4.7*AGE)

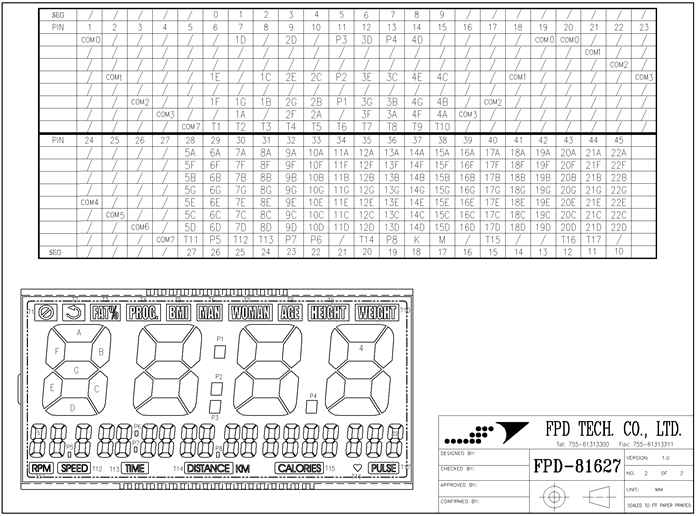

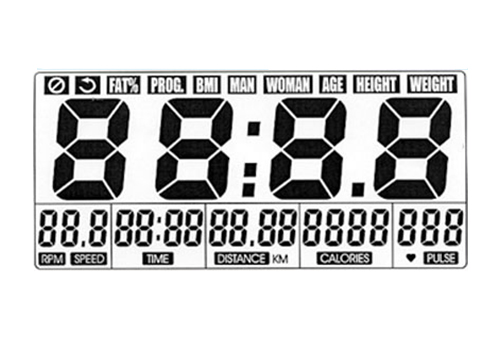

四、  LCD Photo (LCD顯示) （3.0V、1/8 DUTY 、1/4 BAIS）

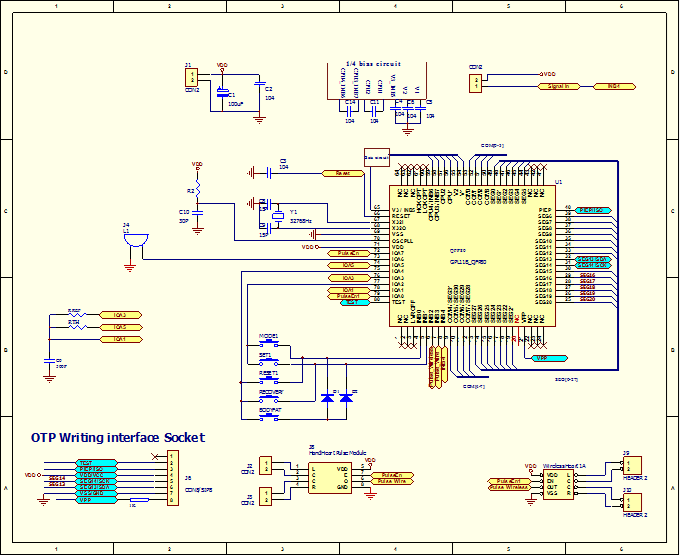

五、Application Circuit ( 應用線路圖 )

注﹕晶振宜選用高精度,位置需盡量靠近IC.

六、熱敏電阻電阻值--溫度對照表：

熱敏電阻型號：MF52E-50K 1%  3950

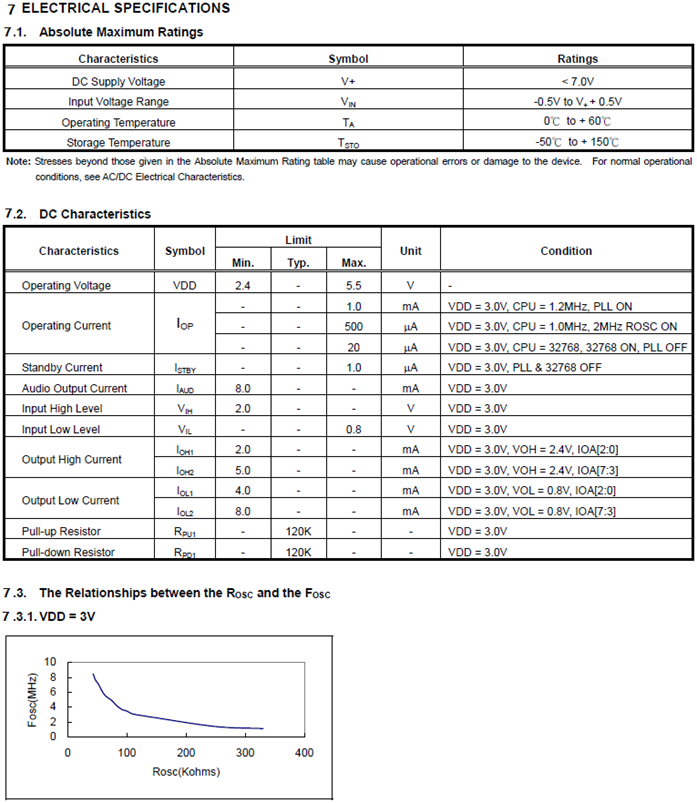

 七. Electrical Specification(電氣特性)

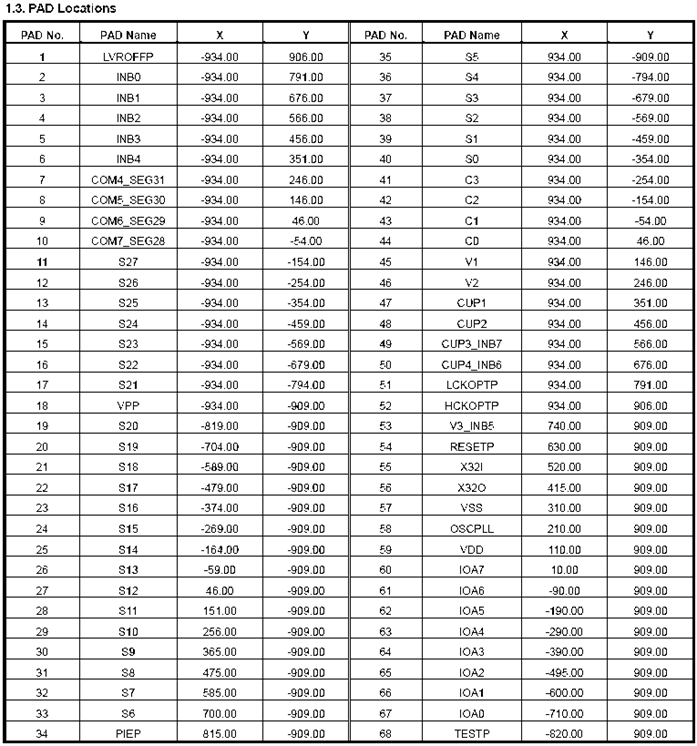

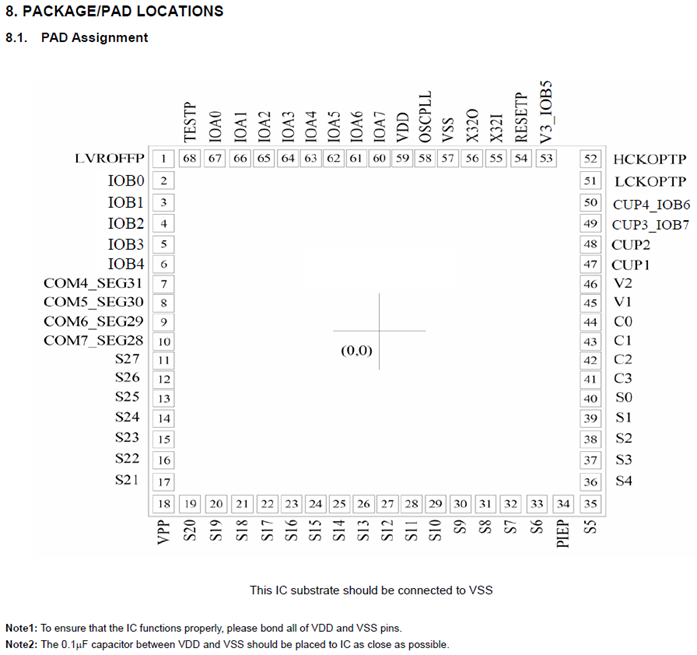

八. PAD Assignment ( 綁定腳位圖 )
