產品規格確認書

一. Features ( 產品特性 )

★多窗口表頭產品

★五個按鍵: [MODE ]、[UP]、[DOWN]、[RECOVERY]、[RESET]

★主要功能包括：TIMER、SPEED、RPM、DIST、CAL、PULSE、HEART RECOVERY等

★Auto Sleep for saving current in Temperature Display

★BOUNDING選擇：公、英制，輪周，有無時間日期溫度功能等。

★適用：踏步機、健身車、劃船器等多種健身儀表。

二、I/O Mapping ( 腳位映射 )

信號及按鍵腳位定義

Bonding選擇腳位定義

三、Operation Function ( 功能說明 )

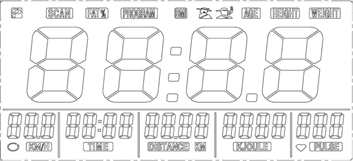

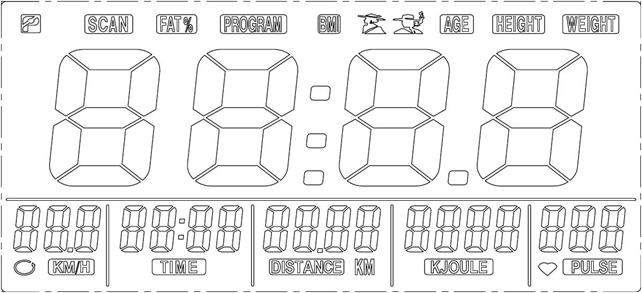

上圖為LCD版面全部顯示圖.如下說明:

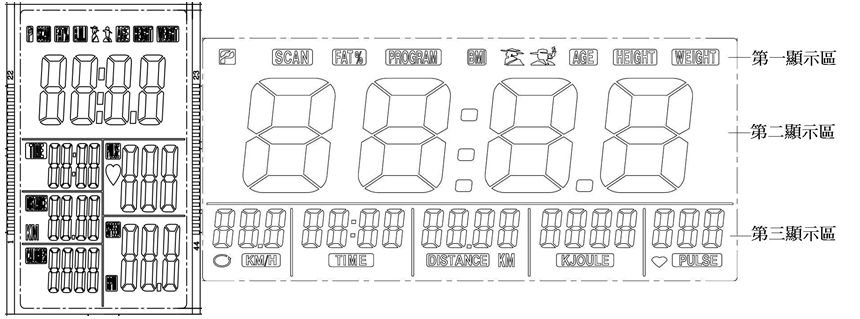

其中: 1. 第y顯示區為各個基本設置項目的顯示區域,從左到右分別為: Stop標志, Scan標志, Bodyfat測試標志, 計劃項目(此標志在系統中沒有用到), BMI測試標志,男性設置標志,女性設置標志, 年齡設置標志, 身高設置標志, 體重設置標志.

2. 第二顯示區為各個設置,測試項目的顯示區域, 具體顯示見下面說明.

3. 第三顯示區為各個運動項目的顯示區域,包SPEED,TIME,DISTANCE,CALORIES,

PULSE.

1.上電

上電 LCD 全顯 1S(如下圖)

LCD 全顯的同時會有長“BI”一聲。

顯示輪徑后，上排大窗口顯示溫度，小窗口顯示萬年歷。

TIME：小時、分鐘

DISTANCE:日、月

KJOULE:年

2.   掃描（SCAN）

每 6 秒鐘按順序循環顯示：

SCAN+ SPEED→SCAN+ TIMER→SCAN+DIST→SCAN+CAL→SCAN+PULSE。

（在掃描模式下，按 UP 或 DOWN 鍵退出 SCAN 模式鎖定當前模式；在掃描模式下，按 MODE 鍵退出 SCAN 模式鎖定當前模式并可設置；在鎖定模式下，按 MODE 鍵顯示鎖定下一模式并可設置，在非 SPEED 模式，按 UP 或 DOWN 鍵進入 當前數值加減）

按MODE鍵對所選項目進行切換或者設置。選定當前項目,但是還沒有確認的話,所選項目或者設置值以1Hz頻率進行閃爍.直到按MODE鍵進行確認為止.若沒有確認,將一直保持當前模式進行等待,等待過程中,如果有感應信號進入,那么系統直接進入功能測試模式,各設置項目按照默認處理.

按MODE鍵確認當前選項.并且進入下一個設置項目.

當系統處于設置模式的時候,不管感應信號什么時候進來,系統馬上從設置模式進入到測試模式。

3.時間 （TIMER）

測量從開始運動至運動停止時所用的時間。 當有信號進來后，開始計時。

在 4 秒內沒有速度信號輸入時，時間暫停，顯示“P”符號。

設置范圍：00：00~99：00 分，每按一次 UP 鍵，時間分鐘加 1；每按一次 DOWN 鍵，時間分鐘減 1，長按快速累加或累減。

設置運動時間，到預定時間時會有連續的 12 聲 “BI- BI- BI- BI” 提示音。

4.速度（SPEED）

測量瞬時速度，測量范圍 0.0 ~ 99.9。超出范圍則顯示 99、9

如果在 4 秒鐘內沒有信號輸入，速度顯示為 0.0。

5.速度（RPM）（綁定選擇有無）

測量瞬時速度，測量范圍 0 ~ 999。超出范圍則顯示 999如果在 4 秒鐘內沒有信號輸入，速度顯示為 0。SPEED和RPM每隔5秒切換一次。

6. 距離/路程 （DIST）

測量從開始運動至運動停止時所運動的距離。

測量范圍：0.0 ~99.99；

設置范圍：0.00~99. 50,  每按一次 UP 鍵，距離加 0.5；每按一次 DOWN 鍵，距離減 0.5， 長按快速累加或累減。

設置運動距離，到預定距離時有連續的“BI- BI- BI- BI” 提示音，

7. 卡路里/熱量（CAL）

測量從開始運動至運動停止時所消耗的熱量（即卡路里）。

測量范圍：0 卡~9990 卡。每按一次 UP 鍵，卡路里加 10；每按一次 DOWN 鍵，卡路里減10；長按快速累加或累減。 設置運動消耗的卡路里，到預定消耗能量時有連續的“BI- BI- BI- BI” 提示音。

8. 心率（PULSE）

通過手握心率傳感器，測量人的每分鐘心跳次數。 當收到心跳信號后 1~2 秒鐘后會顯示你當前的心率。 測量過程中收到心跳信號時，心跳符號會閃爍。 無心率信號輸入時，心率為顯示 0。

設置范圍：0~40~240 次/分鐘。每按一次 UP 鍵，心率加 1；每按一次 DOWN 鍵，心率減 1；長按快速累加或累減。 設置測量心率范圍，測量超出預定設置范圍時對應的字符閃爍提示。設置心率10秒沒有繼續動作，返回到正常模式。

NOTE：兩塊心率板同時接時，任一板有心率輸入都會有心率數據顯示，若同時有心率輸入時，先有心率的那塊板優先顯示數據。

9. 待機

4 秒無信號輸入時，時間暫停，進入待機模式。

10. 睡眠

4 分鐘無信號輸入，IC 進入 SLEEP 模式，LCD 顯示年、月、日，當前時間及環境溫度（邦定選擇要與不要此功能。）

11.喚醒

當有距離信號、模式切換信號、設置信號、復位信號輸入時，系統開始工作，保持睡眠前模式。

當次距離信號、模式切換信號只作喚醒用，不作速度或模式切換用。

12.設置鍵 MODE， 每按一次設置鍵，切換到下一種設置模式[TIMER→DIST→CAL→ （PULSE）à(SPEED)]，短按UP 或 DOWN 鍵調節數字加或減，長按進入快速累加或累減。

按住 MODE鍵 2 秒清零所有數據，且自動轉換到SCAN+ TIMER  模式。

13.復位鍵 RESET

在設置狀態下，清當前數據或復位到默認數據。

14.上調鍵 UP

運行狀態：切換模式。

設置狀態：短按 UP 鍵數字累加，長按為快速累加。

15.下調鍵 DOWN

運行狀態：切換模式。

設置狀態：短按 DOWN 鍵數字累減，長按為快速累減。

注：設置時間、距離、卡路里、心率時，相應的上下兩個數字閃爍，對應圖標不閃爍。10秒鐘無任何按鍵動作退出設置，回到正常模式。有信號輸入也可回到正常模式，在設置模式下，心率信號輸入無效。

16.心跳恢復鍵 RECOVERY

心跳恢復功能測試鍵：當有手握信號輸入時才能測量心跳恢復功能。

按此鍵，LCD 顯示 00：60 開始倒計時并進入心跳恢復功能測量狀態，顯示測試結果（心跳恢復等級）。

F1.0~F1.9：Z佳狀態，表示心跳恢復到正常值Z快；

F2.0~F2.9：很好狀態，表示心跳恢復到正常值很快；

F3.0~F3.9：較好狀態，表示心跳恢復到正常值較快；

F4.0~F4.9：一般狀態，表示心跳恢復到正常值一般；

F5.0~F5.9：較差狀態，表示心跳恢復到正常值較差；

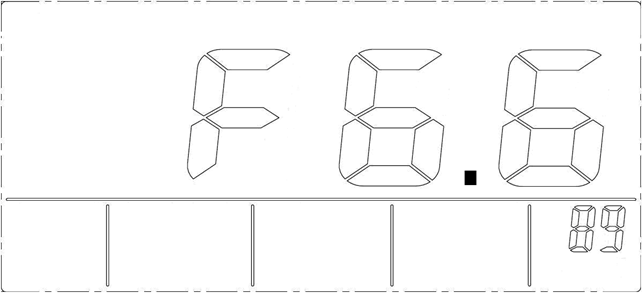

F6.0~F6.9：惡劣狀態，表示心跳恢復到正常值很差。

a. 有Recovery按鍵觸發的話,同時沒有心率的輸入,系統不進入心率回復測試。

b. 有Recovery按鍵觸發,同時有心率信號的輸入,這時系統顯示如下:

倒計60S后,進入心率恢復測試結果的顯示，如下圖：

按任何key退出當前心率恢復顯示模式。

C、進入心率恢復測試，開始倒計時間后，5秒鐘沒有心率輸入，則顯示下圖：

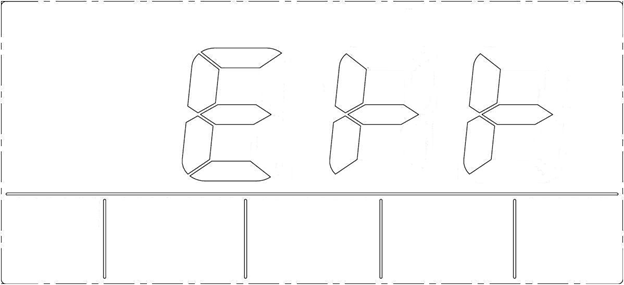

5s后自動退出到之前的模式, 手按Recovery按鍵也退出ERROR模式.

17. 聲音提示

上電時會長“BI”一聲； 每次按鍵都會有“BI”聲；長按不響。

當設置的時間、距離、卡路里歸零之后，會有 “BI- BI- BI- BI” 提示音，在未響完時有按 鍵輸入時提示音停止，當次按鍵只做提示音停止，不執行按鍵功能。心率恢復模式下無任何報警聲。時間、距離、卡路里到零報警的同時顯示切換到相應報警模式下。

18. CAL 計算方式

每公里22.8卡。

19. 時間溫度

同時按下MODE和UP鍵進入時間溫度功能顯示溫度和萬年歷。在心率回復模式下不可切換時間模式。時間模式下喚醒后進入一般模式。

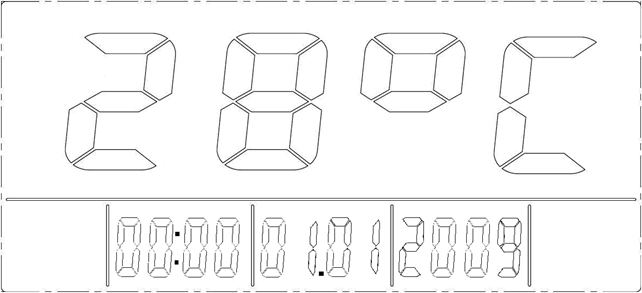

4分鐘后進入時間溫度功能.溫度和萬年歷如下顯示:

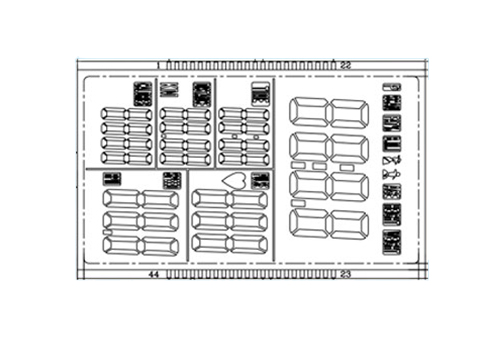

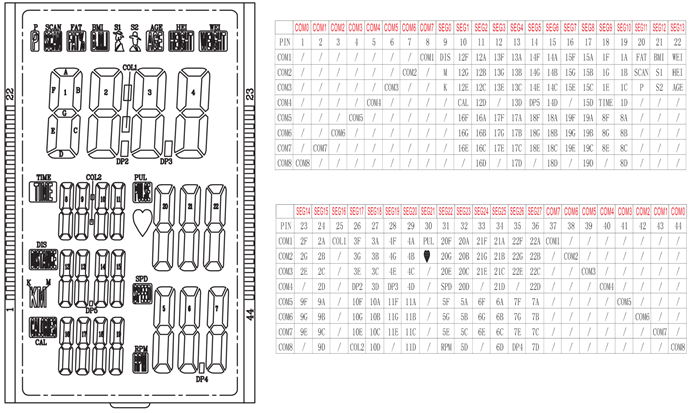

四、  LCD Photo (LCD顯示) 1/8Duty、1/4bias、3.0V

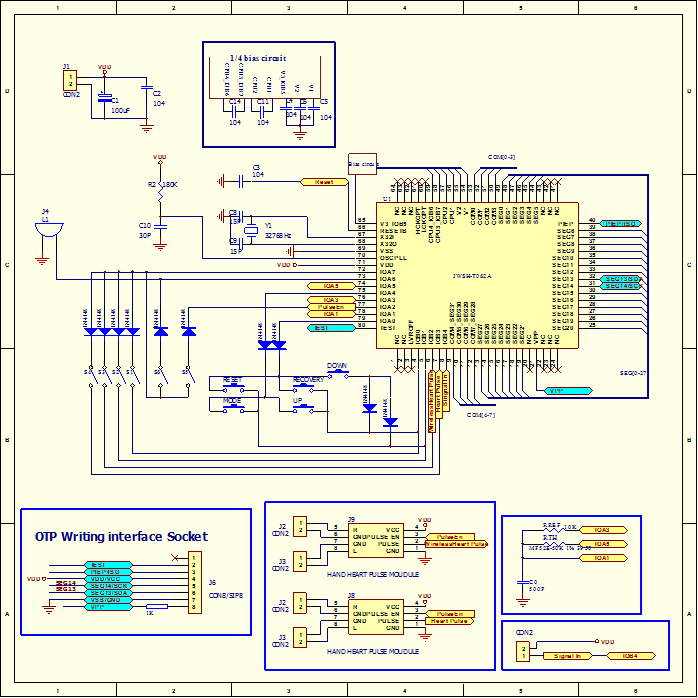

五、Application Circuit ( 應用線路圖 )

注﹕晶振宜選用高精度,位置需盡量靠近IC.

六. Electrical Specification(電氣特性)

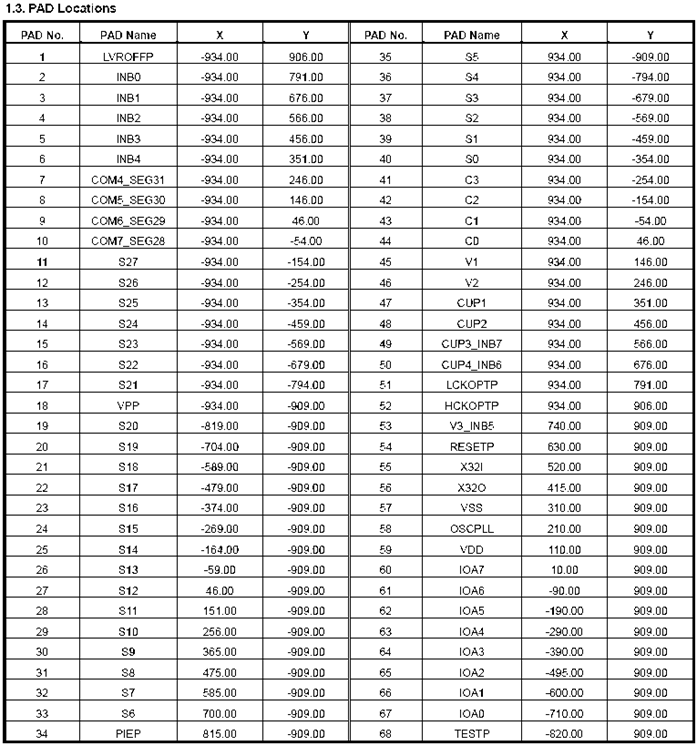

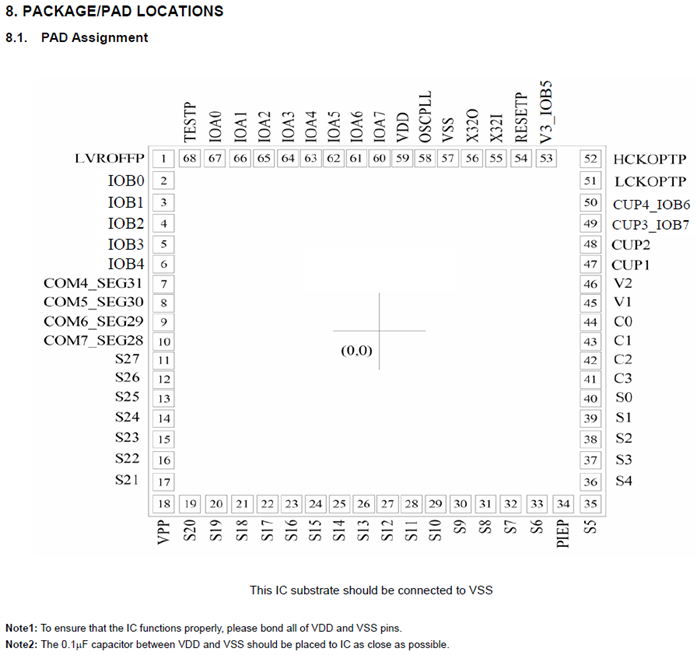

七. PAD Assignment ( 綁定腳位圖 )
