產品規格確認書

一、Features ( 產品特性 )

★多窗口表頭產品

★共可接六個按鍵[UP], [DOWN], [ENTER/RESET], [BODY FAT], [MEASURE],

[PULSE RECOVERY].

★主要功能包括時鐘,鬧鐘,溫度,速度,距離,卡路里,心率, 次數, 心率恢復, 倒計時（數）;

★可搭配心率板測試心率;

★有測溫,時鐘,鬧鐘功能;

★可輸入個人數據,如體重,身高等,有測試脂肪功能;

★適用：踏步機、健身車、劃船器等多種健身儀表。

二、I/O Mapping ( 腳位映射 )

三、Operation Function ( 功能說明 )

上電全線一秒并“滴”一聲，顯示輪徑78.0（英寸）一秒，進入設置時鐘模式。

1. 時鐘:

顯示當前的時間(小時,分,秒). 當沒有信號輸入或四分鐘內沒有按鍵按下,系統會進入時鐘模式.在時鐘模式下可以按ENTER鍵切換時間和溫度,或按其他鍵退出時鐘模式.

ENTER鍵和UP鍵組合進入時鐘模式。

2. 鬧鐘:

按住ENTER鍵兩秒進入設置鬧鐘時間模式,再按UP或DOWN鍵設置時間.鬧鐘時間到時,蜂鳴器報警1分鐘.

3. 溫度:

顯示當前的溫度

4. 掃描:

在自動掃描模式時,每六秒會自動掃描時間,速度,距離,卡路里,心率,次數,按ENTER鍵退出自動掃描. 退出手動掃描時,屏幕顯示“SCAN”兩秒,然后進入自動掃描模式.

5. 時間:

顯示有信號的工作時間(分,秒),每過一秒會自動走時,從0:00到99:59. 按UP和DOWN鍵設置倒計時時間,當?shù)褂嫊r走到0:00時,蜂鳴器開始報警,并顯示初始的設定時間

6. 速度:

顯示當前運動的速度,單位為KM/HOUR,如果沒有信號輸入顯示“0”

7.  距離:

顯示累積的運動距離, Z大值為99.9KM/MILE.

8. 卡路里:

顯示累積消耗的卡路里，每公里15卡。

9. 心率:

顯示當前的心率,如果沒有心率輸入,顯示“0”

10. RPM:

次數每分鐘

11. 心率恢復:

按PULSE RECOVERY鍵,開始計時(從1:00~0:00),計時到0:00會顯示心率恢復的狀態,有六個等級從F1.0~F6.0

1.0    means OUSTANDING

1.0＜F＜2.0 means EXCELLENT

2.0≦F≦2.9 means GOOD

3.0≦F≦3.9 means FAIR

4.0≦F≦5.9 means BELOW AVERAGE

6.0    means POOR

12. 測脂：

B.F.%(脂肪百分比)=(1.2*BMI)+(0.23*AGE)-(10.8*SEX)-(5.4*V)

BMI(身體質量指數)=WT(體重)kg/[HI(身高)cm*HI]*10000

SEX: 男=1 ， 女=0.5

V=2-[(實測心跳值-50)*0.05]

男BMR(基礎代謝率)=66+(13.7*WT)+(5*HI)-(6.8*AGE)

女BMR(基礎代謝率)=655+(9.6*WT)+(1.7*HI)-(4.7*AGE)

13. 按鍵功能:

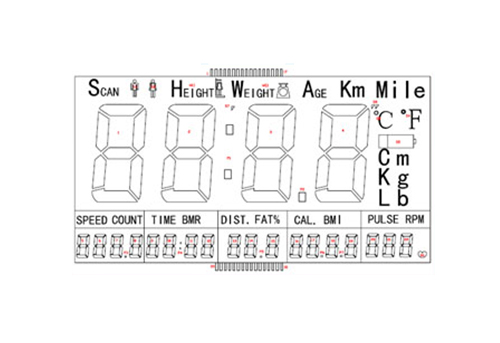

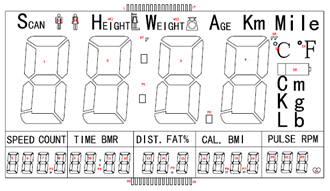

四、LCD Photo (LCD顯示) 1/8Duty、1/4bias、3.0V

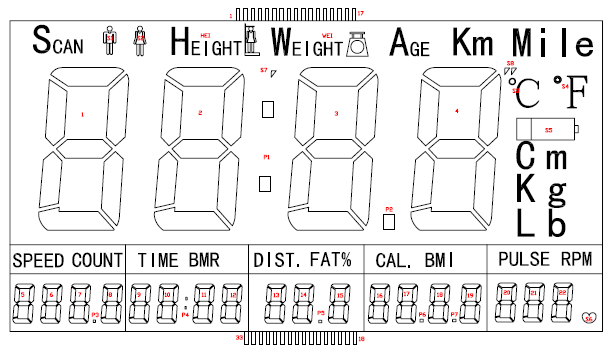

LCD邏輯參數：（3.0V   1/8 duty   1/4bias）

五、Application Circuit ( 應用線路圖 )

注﹕晶振宜選用高精度,位置需盡量靠近IC.

六. Electrical Specification(電氣特性)

七. PAD Assignment ( 綁定腳位圖 )
