產品規格確認書
| Approved by 客戶簽名欄 | 客戶簽名 |
| Project Name&Item 產品名稱及編號 | 手握心率芯片 SH601 |
| Working Voltage 工作電壓 | 2.4V—5.5V |
| Enable“H”or“L”備注說明（請選擇） | “E”信號選擇 ■“H”高電平 ■“L”低電平 □無 |
Picture 產品樣片 |
|
| Version 版本 | V1.0 |
| Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ |
| 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為Z新版本； | |
| 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! | |
| 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
SH601 is a chip dedicates to detect the heart-rate signal from human body.
SH601芯片原理是通過電極檢測人體心跳產生的皮膚上的生物電流，需三點接觸，當心臟跳動產生微電壓信號，通過芯片內部對微弱信號進行采集濾波放大等信號處理，然后芯片輸出同心臟跳動一致的電脈沖，外部設備可以利用這個脈沖進行計算得到心率值。
Standy-by current less then 10uA
Supply voltage 2.4V ~ 5.5V
Hand-holding detect function
2 chip enable pin (LEN,HEN) can be use

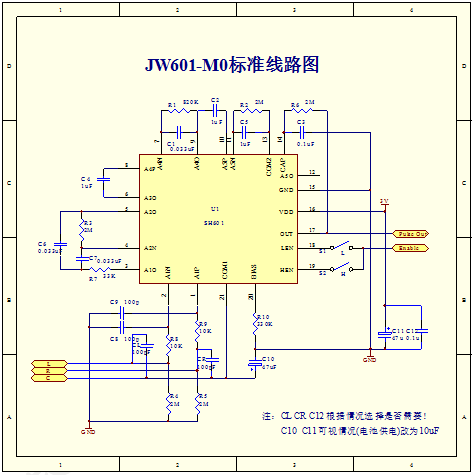

Parameter | Symbol | Rating | Unit |
DC Supply Voltage | Vdd | -0.3 ~ 5.5 | V |
Input Voltage Range | Vin | Vss-0.2 ~ Vdd+0.2 | V |
Operating Temperature | Topr | 0 ~ +70 | ℃ |
Storage Temperature | Tstg | -50 ~ 125 | ℃ |
Parameter | Symbol | Min. | Tpy. | Max. | Unit | Conditions |
Operating Voltage | Vdd | 2.4 | 5.5 | V | ||
Satand-by current | Istd | 10 | uA | Vdd=3.0V | ||
Output driving current | Ioh | 300 | uA | Vdd=3.0V Voh=2.4V | ||
Output sink Current | Iol | 1.0 | mA | Vdd=3.0V Vol=0.8V |
No. | Name | Descriptions |
1 | A5IP | Analog OP5 input pin + |
2 | A4O | Analog OP4 output pin |
3 | A4IP | Analog OP4 input pin + |
4 | A4IN | Analog OP4 input pin－ |
5 | A3O | Analog OP3 output pin |
6 | A2O | Analog OP2 output pin |
7 | A2IN | Analog OP2 input pin－ |
8 | A1O | Analog OP1 output pin |
9 | A1IN | Analog OP1 input pin－ |
10 | A1IP | Analog OP1 input pin + |
11 | COM1 | Internal bias1 |
12 | BIAS | BIAS voltage for Hand-holding detect |
13 | HEN | Chip High enable pin |
14 | LEN | Chip Low enable pin |
15 | OUT | Pulse output pin |
16 | VDD | Power pin |
17 | GND | Ground pin |
18 | CAP | Cap for output pulse width to regulate |
19 | COM2 | Internal bias2 |
20 | A5IN | Analog OP5 input pin－ |

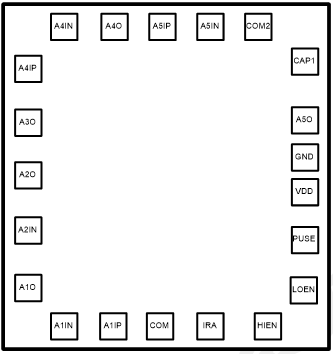

SH601 - PAD |
*Substrate is connected to GN |
Chip Size= | X : | 1252 um | Y : | 1251 um |
Pad-Name | X | Y | Pad-Name | X | Y |
A1IN A1IP COM IRA HIEN LOEW PUSE VDD GND A5O CAP1 | 205 420 627 842 1049 1157 1157 1157 1157 1157 1157 | 95 95 95 95 95 228 435 608 730 851 1055 | COM2 A5IN A5IP A4O A4IN A4IP A3O A2O A2IN A1O
| 1026 822 622 418 218 95 95 95 95 95
| 1156 1156 1156 1156 1156 1044 844 640 440 236
|
