產品規格確認書
| Approved by 客戶簽名欄 | 客戶簽名 |
| Project Name&Item 產品名稱及編號 | 手握心率偵測板 SH601-M0-TS |
| Working Voltage 工作電壓 | 2.4V—5.5V |
| Enable“H”or“L”備注說明（請選擇） | “E”信號選擇 ■“H”高電平 ■“L”低電平 □無 |

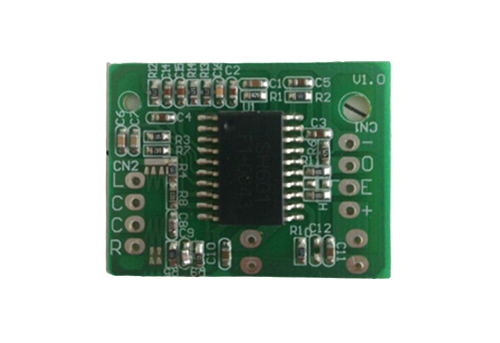

Picture 產品樣片 |
|
| Version 版本 | V1.0 |
| Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ |
| 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為Z新版本； | |
| 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! | |
| 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
一、 Features ( 產品特性 )
本產品是一款心率接收模塊有很好的抗干擾性能，可適用搭配使用于保健產品及運動器材等。
★ 實時輸出檢測到心率，輸出波形準確
★ 偵測心跳范圍30~240 RPM
★ 抗干擾能力強
★ 低功耗

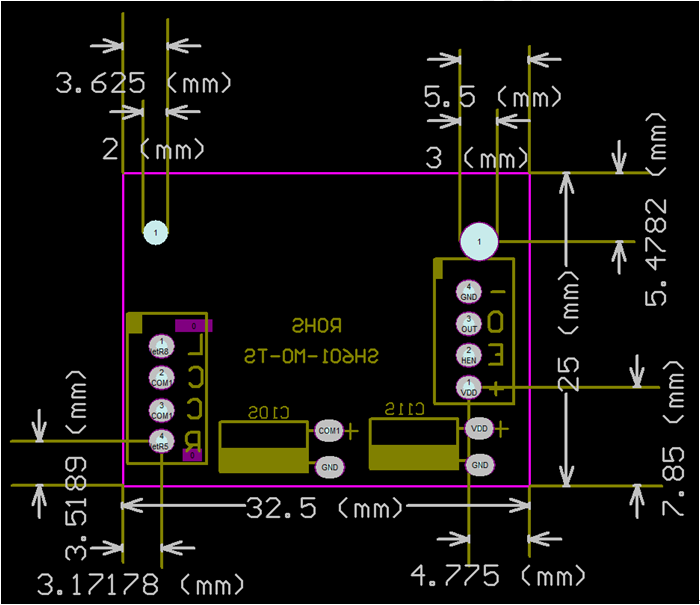

二、尺寸圖
三、Electrical Specification(電氣特性)
極限工作條件
項目 | 范圍 | 單位 |
工作電壓 | 6.0 | V |
工作溫度 | 0~70 | ℃ |
存儲溫度 | -50~125 | ℃ |
焊接溫度（5秒） | 300 | ℃ |
推薦工作條件
項目 | 范圍 | 單位 |
工作電壓 | 2.4~5.5V | V |
工作溫度 | 0~70 | ℃ |
存儲溫度 | -40~125 | ℃ |
DC Characteristics
Parameter | Symbol | Min. | Tpy. | Max. | Unit | Conditions |
Operating Voltage | Vdd | 2.4 | 5 | V | ||
Satand-by Current | Istd | 10 | uA | VDD=3.0V | ||
Output Driving Current | IoH | 300 | uA | VDD=3.0V | ||
Output Sink Current | IoL | 1.0 | mA | VDD=3.0V |
四、產品接線說明
符號 | 參 數 描 述 | 備 注 |
+ | 電源正 | 2.4V ~ 5.5V |
E | 使能 | 高電平有效 |
O | 心率信號輸出 | 約100ms脈沖信號 |
? | 電源地 | - |
L | 人體左輸入（金屬極板） | |
C | 人體左輸入（金屬極板） | 公共端 |
C | 人體右輸入（金屬極板） | 公共端 |
R | 人體右輸入（金屬極板） |
